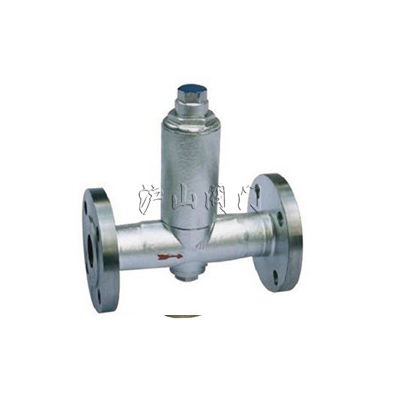

CS14H,F液体膨胀式疏水阀

CS14H,F液体膨胀式疏水阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售：021-31007323
传真：021-33321522
技术：021-31007323

产品说明

服务承诺

订货流程

产品名称：	液体膨胀式疏水阀	产品型号：	CS14H、CS14F
驱动方式：	手动	连接形式：	内螺纹
结构形式：	液体膨胀式	密封材料：	不锈钢、氟塑料
压力范围：	1.6MPa	公称通径：	DN15-DN50
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖CS14H,F液体膨胀式疏水阀〗制造商，也是国内大型【疏水阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖CS14H,F液体膨胀式疏水阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

CS14H,F液体膨胀式疏水阀介绍

一、CS14H,F液体膨胀式疏水阀用途及使用范围

疏水阀是属于热静力式疏水阀的一种，它可以以在蒸汽管网和用汽设备中，及时的排除凝水和自动的阻止蒸汽泄漏，从而可以保证供汽，用汽设备的正常进行，提高汽输送和热源效率，该产品其关键感温内件，采用优质波纹管，特殊焊接工艺制成，节能效果显著。

二、CS14H,F液体膨胀式疏水阀主要特点

1、CS44H,F液体膨胀式疏水阀具有排水温度调节机构，可在80-100度之间调节，使用方便。
2、排水是连续的，而且没有噪音。
3、温度敏感元件，采用不锈钢耐腐蚀。
4、不受振动，蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。

三、CS14H,F液体膨胀式疏水阀工作原理

疏水阀的温度元件中充满液体，当冷凝水低于给定温度80-100度时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100度时，元件膨胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100度中任意给定角定。

四、CS14H,F液体膨胀式疏水阀主要外型及连接尺寸

型号	公称通径DN（mm）	A	B	C	型号	公称通径DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
CS14F H-16/25/40C	15	170	88	35	CS44F H-16/25/40C	15	150	195	95	65	45	14	2	4-Φ14
	20	170	88	35		20	150	205	105	75	55	14	2	4-Φ14
	25	180	90	42		25	160	215	115	85	65	14	2	4-Φ14
	32	190	95	48		32	200	230	135	100	78	16	2	4-Φ18
	40	210	105	55		40	230	250	145	110	85	16	3	4-Φ18
	50	210	108	55		50	230	270	160	125	100	16	3	4-Φ18
