产品名称： |

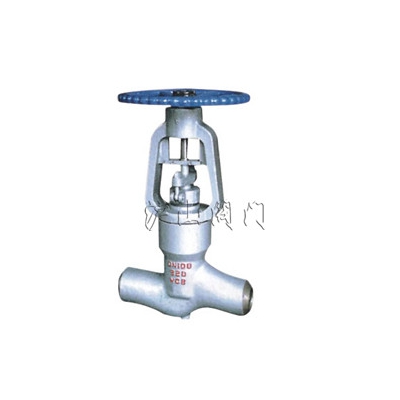

水封截止阀
|
| 产品型号： |
DSJ61、DSJ41 |
| 产品口径： |
DN100-200mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、水封截止阀 主要用途
水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。
二、水封截止阀 结构特点
1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、氧气截止阀填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作灵活，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。
三、水封截止阀应用范围
|
设计与制造
|
GB/T12235 |
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
焊端尺寸
|
GB/T12224
|
|
法兰尺寸
|
JB/T79
|
|
检验与试验
|
JB/T9092
|
|
材 料
|
碳钢
|
ASME A105
ASME A216
|
|
标 志
|
GB/T12220
|
|
供 货
|
JB/T7928
|
四、水封截止阀主要零件材料及主要用途
|
阀体>
|
阀盖> |
阀瓣> |
阀座 |
阀杆> |
填料> |
适用介质> |
适用温度
(≤℃)> |
|
WCB>
|
25+D507MO>
|
25+D577
|
2Crl3>
|
柔性石墨>
|
水、油品、蒸汽>
|
425>
|
|
A105
|
2Crl3+
Stellite12>
|
2Crl3+
Stellite6
|
2Crl3>
|
柔性石墨>
|
水、油品、蒸汽>
|
450>
|
五、水封截止阀 主要外形尺寸、连接尺寸及质量
 |
|
| 水封截止阀 结构图 |
|
公称压力 PN(MPa)
|
公称通径 DN(mm) |
标准值 |
参 考 值 |
| L |
D |
D1 |
D2 |
D6 |
b |
f |
n |
Z-φd |
DO |
H |
质量(kg) |
|
2．5
|
10
|
130
|
90
|
60
|
40
|
|
16
|
2
|
|
4-φ14
|
120
|
272
|
6
|
|
15
|
130
|
95
|
65
|
45
|
|
16
|
2
|
|
4-φ14
|
120
|
272
|
6
|
|
20
|
150
|
105
|
75
|
55
|
|
16
|
2
|
|
4-φ14
|
120
|
280
|
6
|
|
25
|
160
|
115
|
85
|
65
|
|
16
|
2
|
|
4-φ14
|
160
|
332
|
10
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
160
|
342
|
l1
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
3
|
|
4-φ18
|
200
|
395
|
17
|
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
240
|
43l
|
24
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
4-φ18
|
280
|
457
|
33
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
320
|
505
|
47
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
360
|
549
|
62
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
400
|
62l
|
96
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
500
|
703
|
128
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
650
|
828
|
168
|
|
4．0
|
10
|
130
|
90
|
60
|
40
|
35
|
16
|
2
|
4
|
4-φ14
|
120
|
272
|
6
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-φ14
|
120
|
272
|
6
|
|
20
|
150
|
105
|
75
|
55
|
5l
|
16
|
2
|
4
|
4-φ14
|
120
|
280
|
6
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-φ14
|
160
|
332
|
10
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-φ18
|
160
|
342
|
11
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-φ18
|
200
|
395
|
17
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
240
|
43l
|
24
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
4-φ18
|
280
|
457
|
33
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
320
|
505
|
47
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
360
|
549
|
62
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
400
|
621
|
96
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
500
|
703
|
128
|
|
200
|
600
|
360
|
310
|
278
|
260
|
34
|
3
|
4．5
|
12-φ25
|
650
|
828
|
168
|
|
|
