升降式衬氟塑料止回阀
http://www.hushanfamen.com/Valve_Product_297.html

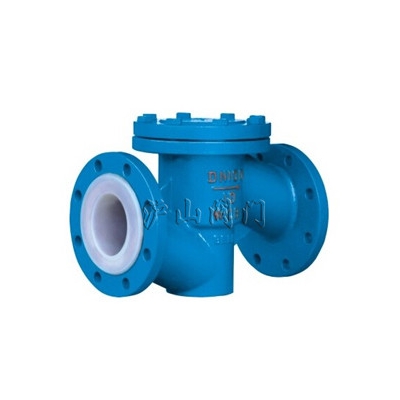

H41Fs升降式衬氟塑料止回阀

产品名称:
升降式衬氟塑料止回阀
产品型号: H41Fs
产品口径: DN15-300mm
产品压力: 0.6-1.6MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



沪山阀门制造(上海)有限公司是国内著名〖H41Fs升降式衬氟塑料止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H41Fs升降式衬氟塑料止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、H41Fs升降式衬氟塑料止回阀介绍

H41Fs升降式衬氟塑料止回阀 结构图


  H41Fs升降式衬氟塑料止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。


设计与制造:GB12235
结构长度:GB12221
法兰连接尺寸:GB4216



二、H41Fs升降式衬氟塑料止回阀用途

       H40Fs浮球式衬氟塑料止回阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、1.6
测试:
衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1



三、H41Fs升降式衬氟塑料止回阀材料

上阀体:铸铁、球墨铸铁、碳钢 阀盖:铸铁、球墨铸铁、碳钢 衬里:氟塑料
阀瓣:碳钢完全包覆氟塑料



四、H41Fs升降式衬氟塑料止回阀部件列表

1、阀体、2、阀盖3、阀体衬里4、阀瓣


公称通径

公称压力

工作压力

L

D

D1

n-Фd

15

1.6   1.0

1.6   1.0

130

95

65

4-13.5

20

150

105

75

4-13.5

25

160

115

85

4-13.5

32

180

140

100

4-17.5

40

200

150

110

4-17.5

50

230

165

125

4-17.5

65

290

185

145

4-17.5

80

310

200

160

6/2-17.5

100

350

220

180

6/2-17.5

125

400

250

210

6/2-17.5

150

480

285

240

6/2-22

200

600

340

295

6/2-22

250

730

395

350

10/2-22

300

850

445

400

10/2-22




沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
产品技术参数
