徽阻缓闭止回阀

http://www.hushanfamen.com/Valve_Product_282.html

	产品名称：	徽阻缓闭止回阀
	产品型号：	HH44Z、HH44X
	产品口径：	DN40-800mm
	产品压力：	1.0-2.5MPa
	产品材质：	铸铁、铸钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

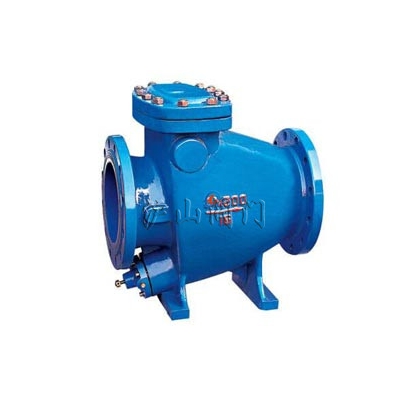

一、HH44Z、HH44X徽阻缓闭止回阀

HH44Z、HH44X徽阻缓闭止回阀于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力可保障管网安全运行。静音式止回阀具有阀瓣轻、开度大、节电效果显署流体阻力小、水锤消除机构设计新颖密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

二、HH44Z、HH44X徽阻缓闭止回阀主要零件材料

零件名称	阀体、阀盖	阀瓣	阀轴
材料	灰铸铁、铸钢	钢板、橡胶组合件	不锈钢

三、HH44Z、HH44X徽阻缓闭止回阀主要技术参数

型号	公称通径 DN(mm)	公称压力 PN(MPa)	试验压力Ps(MPo)		最高工作压力 (MPa)	工作温度	适用介质
			壳体	密封
T 16 HH44X-10 H 25	20-800	1.0	1.5	1.1	1.0	0-80℃(根据用户要求可达200℃)	水、弱腐蚀性介质
T HH44X H		1.6	2.4	1.76	1.6
HH44Z/X		2.5	3.75	2.75	2.5

四、HH44Z、HH44X徽阻缓闭止回阀主要外形尺寸(法兰连接尺寸：按JB／T79—94)

公称压力 (MPa)	公称通径DN(mm)	尺寸(mm)
公称压力 (MPa)	公称通径DN(mm)	L	H	B
1.0 1.6 2.5	40	200	300	220
	50	230	300	270
	65	290	320	290
	80	310	354	300
	100	350	350	320
	125	400	380	340
	150	480	500	410
	200	500	580	450
	250	600	670	550
	300	700	730	580
	350	800	820	630
	400	900	920	700
	450	1000	950	800
	500	1100	1100	900
	600	1300	1200	990
	700	1400	1550	1120
	800	1500	1700	1300
