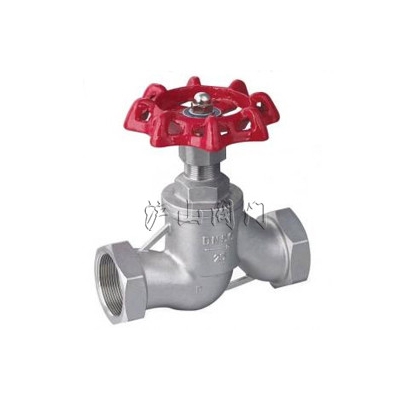

国标内螺纹截止阀
http://www.hushanfamen.com/Valve_Product_782.html

国标内螺纹截止阀

产品名称:
国标内螺纹截止阀
产品型号: J11W
产品口径: DN15-65mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



一、国标内螺纹截止阀概述

国标内螺纹截止阀

国标内螺纹截止阀截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。波纹管截止阀由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压;一直广受欢迎。

二、国标内螺纹截止阀介绍

当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
内螺纹截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,内螺纹,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。 本类阀门在管道中一般应当水平安装。
内螺纹截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

三、国标内螺纹截止阀优缺点

国标内螺纹截止阀的优点如下:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
国标内螺纹截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较好。
内螺纹截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。

四、国标内螺纹截止阀结构形式

内螺纹截止阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

五、国标内螺纹截止阀操作原理

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断。逆转时则开启,阀杆提到最高点上密封起作用。
2、本阀门增加了一个上密封。在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用。
3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好。

六、国标内螺纹截止阀性能规范

公称压力

PN

1.6

MPa

强度试验压力

PT

2.4

低压气密封试验压力



0.6

高压密封试验压力



1.6

适用介质

J11W-16C

J11W-16P

J11W-16R

水、油品、气

硝酸类

醋酸类

适用温度

200℃

七、国标内螺纹截止阀主要零件材料

零件名称

J11W-16C

J11W-16P

J11W-16R

阀体

WCB

ZG1Cr18Ni9Ti

304. CF8

ZG1Cr18Ni12Mo2Tii

316. CF8M

阀盖

1Cr18Ni9Ti

304

1Cr18Ni9Ti

304

1Cr18NI12Mp2Ti

316

阀杆

1Cr18Ni9Ti

304

1Cr18Ni9Ti

304

18Ni12Mo2Ti

316

密封圈

聚四氟乙烯

填料

聚四氟乙烯

八、国标内螺纹截止阀主要外型尺寸

DN

G

L

E

B

H

A

KG

15

1/2〞

90

14

32

109

70

0.9

20

3/4〞

100

16

36

109

70

1.1

25

1〞

120

18

46

132

80

1.8

32

11/4

140

20

55

156

90

2.5

40

1 〞

170

22

65

167

100

3.7

50

2〞

200

24

80

1282

120

5.5

65

2 〞

260

26

95

200

140

9.3

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
产品技术参数

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提
