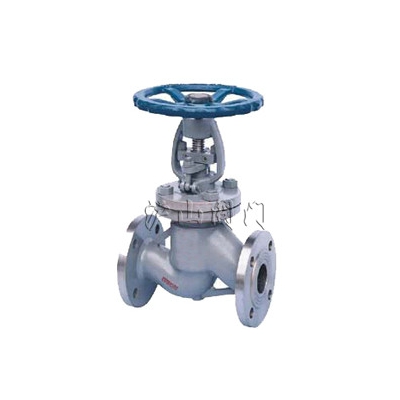

国标波纹管截止阀
http://www.hushanfamen.com/Valve_Product_790.html

国标波纹管截止阀

产品名称:
国标波纹管截止阀
产品型号: WJ41H
产品口径: DN15-800mm
产品压力: 1.6-16MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



一、国标波纹管截止阀主要用途

国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

二、国标波纹管截止阀结构特点

1、产品结构合理、密封可靠,双重坚固耐用的波纹管截止阀密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

三、国标波纹管截止阀技术规范



结构形式

BB-BG-OS Y

驱动方式

手动

电动

设计标准

GB12235

结构长度

GB12221

连接法兰

GB9113、JB/T79、HG20596

试验和检验

JB/T 9092、GB/T13927

四、国标波纹管截止阀产品性能规范

公称压力 (MPa)

壳体试验压力 (MPa) 密封试验压力 (MPa) 适用温度 (℃)

1.6

2.4

1.76


≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

五、国标波纹管截止阀 主要零部件材质

序号

名称 材质

1

阀体

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

阀瓣

25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

轴销

25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

阀杆

25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

5

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

6

垫片

柔性石墨+不锈钢、PTFE

7

阀盖

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB、QT400-18

六、国标波纹管截止阀规格尺寸表

国标波纹管截止阀结构图

                        国标波纹管截止阀 结构图


型号

WJ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620



型号

WJ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14

20

27

37

48

77

105

172

3100

520

690



型号

WJ41-40

压力等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14.5

21

28

39

50

80

108

176

350

590

790
