浮球式衬氟塑料止回阀
http://www.hushanfamen.com/Valve_Product_296.html

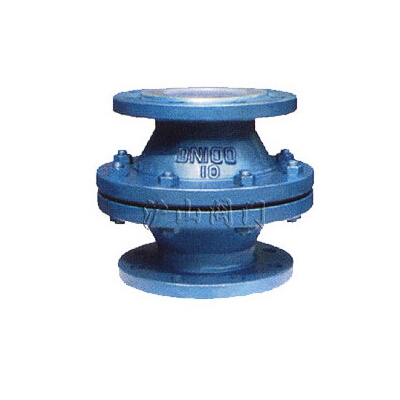

H40Fs浮球式衬氟塑料止回阀

产品名称:
浮球式衬氟塑料止回阀
产品型号:  H40Fs
产品口径: DN15-200mm
产品压力: 0.6-1.6MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



沪山阀门制造(上海)有限公司是国内著名〖H40Fs浮球式衬氟塑料止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H40Fs浮球式衬氟塑料止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、H40Fs浮球式衬氟塑料止回阀介绍

H40Fs浮球式衬氟塑料止回阀 结构图

  H40Fs浮球式衬氟塑料止回阀阀体及阀瓣的密封面采用不锈钢堆焊。当介质按规定方向流动时,阀瓣受介质力的作用,被开启,介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

设计与制造:GB12235
结构长度:GB12221
法兰连接尺寸:GB4216

二、H40Fs浮球式衬氟塑料止回阀用途

       H41J升降式衬胶止回阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、

三、H40Fs浮球式衬氟塑料止回阀测试

衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

四、H40Fs浮球式衬氟塑料止回阀材料

上阀体:铸铁、球墨铸铁、碳钢 下阀体:铸铁、球墨铸铁、碳钢 衬里:氟塑料
球体:铝合金球芯完全包覆氟塑料


五、H40Fs浮球式衬氟塑料止回阀部件列表
1、上阀体、2、下阀体3、阀体衬里4、球体

公称通径

公称压力

工作压力

L

D

D1

H

n-Фd

质量

15

1.0

0.6

150

95

70

95

4-14

4

20

150

105

75

100

4-14

4.5

25

152

115

90

125

4-14

6

40

165

150

110

145

4-18

10

50

178

165

125

165

4-18

13.5

65

190

185

145

205

8-18

18

80

203

200

160

240

8-18

23.5

100

229

220

180

270

8-18

38

125

325

250

210

286

8-18

60

150

394

285

240

380

8-22

90

200

457

340

295

440

8-22






沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
