电动高压球阀

产 品 价 格: 议价

品牌 / 型号:
配 送 仓 库:
上海现货
购 买 数 量:
总量:300/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2801访问
更 新 时 间:
2016-09-06 09:27

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司

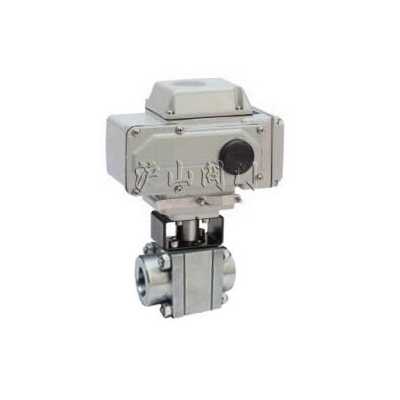

电动高压球阀
http://www.hushanfamen.com/Valve_Product_24.html

电动高压球阀

产品名称:
电动高压球阀
产品型号: Q911N
产品口径: DN6-50mm
产品压力: 10-32MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



一、电动高压球阀概述

电动高压球阀其实是用带拥有圆形通道地球体作启闭件,球体随阀杆转动实现启闭动作地阀门。电动高压球阀地启闭件其实是一个拥有孔地球体,绕垂直于通道地轴线旋转,从而达到启闭通道地目地。球阀主要供开启和关闭管道和设备介质之用。

二、电动高压球阀发展

阀门发展到今天,很大程度上是各个行业对它的依赖,尤其是管道行业。沪山阀门分析:阀门的今天当属球阀,随着流体管路对球阀的需求,各种球阀:超高压球阀,磷化高压球阀,电动高压球阀,气动高温球阀等等一系列球阀。对于专业的技术人员对这些当然都非常的熟悉,对这些阀门的规格,用途都了如指,沪山阀门同样也是,作为专业代理阀门经营的大型机械类网站,很有必要让广大用户同样知道这些只有技术人员才了解的知识。

三、电动高压球阀作用及分析

超高压球阀:超高压球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。

磷化高压球阀:相比超高压球阀,磷化高压球阀毫无疑问在耐磨度上要比高压球阀好很多。

电动高压球阀:较超高压球阀和磷化高压球阀,在机动性能上要比前两者好,特别是在高危险管道处,电动高压阀门更能发挥它的强大作用.气动高压球阀:和电动高压球阀一样,在机动方面有异曲同工之处。

四、电动高压球阀主要零件材料

零件名称

阀体 球体 阀杆 密封圈

Q911N-100C
Q911N-160C
Q911N-320C

35/45

1Cr18

1Cr18Ni9Ti

尼龙

Q911N-100P
Q911N-160P
Q911N-320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

Q911N-100R
Q911N-160R
Q911N-320R

316/1Cr18Ni12Mo2Ti

316/1Cr18Ni9Ti

五、电动高压球阀主要尺寸(美标) 600Lb 900Lb

电动高压球阀 结构图
                 电动高压球阀 结构图



口径

d L L1 H W D L3
流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度

NPT3/8"

10

100

60

62

150

1280

10

NPT1/2"

14

100

60

65

150

21.85

10

NPT3/4"

19

140

80

74

180

27.30

13

NPT1"

24

140

80

80

180

34.05

13

NPT11/4"

31

160

90

95

255

42.80

13

NPT11/2"

39

180

100

98

255

48.80

13

NPT2"

48

200

110

108

255

61.35

16

NPT21/2"

63

-

-

-

-

74.20

16

NPT3"

78

-

-

-

-

90.15

16

NPT4"

98

-

-

-

-

115.80

19

采用:ASME、B16.11-1991标准

六、电动高压球阀主要尺寸(国标)

公称通径

Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹 尺寸(mm) 管螺纹 尺寸(mm)
d L H W E H W SW L

6

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

1 1 /4

25

120

64.5

146

60

1 1 /4

115

300

70

120

40

1 1 /2

32

130

76

254

65

1 1 /2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
