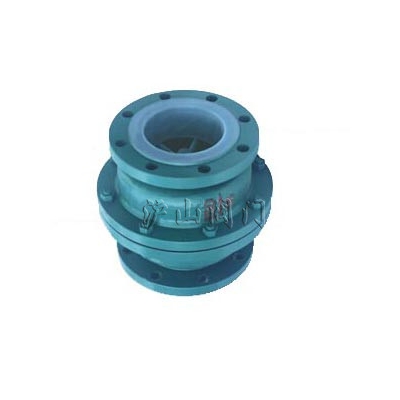

衬里新型止回阀
http://www.hushanfamen.com/Valve_Product_291.html

|
产品名称: |
衬里新型止回阀
|
产品型号: |
H40F3 H40F46 |
产品口径: |
DN15-150mm |
产品压力: |
1.6-6.4MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
沪山阀门制造(上海)有限公司是国内著名〖衬里新型止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖衬里新型止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。
一、衬里新型止回阀介绍

衬里新型止回阀阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠,另外新型止回阀的特点是:除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,H44N旋启式止回阀设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。
二、衬里新型止回阀设计规范
遵循GB/T 13932,GB12235,GB12236,API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式:升降立式。(新型)
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力:DN0.6~1.0(MPa)
公称通径:DN25~150(mm)
公称型号:H40F3 H40F46
三、衬里新型止回阀主要零部件材料表
遵循规范
|
DTANDARD
|
设计与制造
|
GB商12224
|
结构长度
|
Q/DFL-03-99(企业标准)
|
法兰尺寸
|
JB78/JB79(GB HG Sh)
|
压力试验
|
GB/T 13927
|
标志
|
GB 12220
|
供货
|
GB/T 12252
|
四、衬里新型止回阀主要连接尺寸及重量
公称通径
|
标准值
|
参考值
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W(kg)
|
PN0.6(MPa)
|
25
|
1
|
152
|
100
|
75
|
60
|
2
|
14
|
4-Φ12
|
135
|
6
|
40
|
1 1/2
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
170
|
10
|
50
|
2
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
190
|
14
|
65
|
2 1/2
|
190
|
160
|
130
|
100
|
3
|
16
|
4-Φ14
|
210
|
18
|
80
|
3
|
203
|
185
|
150
|
125
|
3
|
18
|
4-Φ18
|
235
|
21
|
100
|
4
|
267
|
205
|
170
|
145
|
3
|
18
|
4-Φ18
|
300
|
40
|
150
|
6
|
394
|
260
|
225
|
200
|
3
|
20
|
8-Φ18
|
440
|
90
|
公称通径
|
标准值
|
参考值
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W(kg)
|
PN1.0(MPa)
|
25
|
1
|
152
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
135
|
6.8
|
40
|
1 1/2
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
170
|
11.5
|
50
|
2
|
178
|
160
|
125
|
100
|
3
|
20
|
4-Φ8
|
190
|
15
|
65
|
2 1/2
|
190
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
210
|
20
|
80
|
3
|
203
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
235
|
23
|
100
|
4
|
267
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
300
|
44
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
440
|
95
|
|
沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
|
