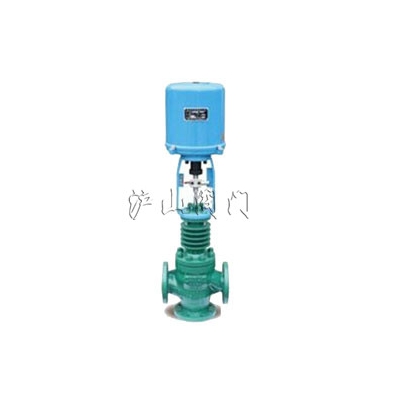

ZRHF电动三通调节阀
http://www.hushanfamen.com/Valve_Product_13.html
|
|
产品名称： |
ZRHF电动三通调节阀
|
| 产品型号： |
ZRHF |
| 产品口径： |
DN15-300mm |
| 产品压力： |
1.6-10MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、ZRHF电动三通调节阀介绍
ZRHF（H）型电动三通调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。
二、ZRHF电动三通调节阀标准规格
阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
三、ZRHF电动三通调节阀型号编制
| Z |
执行机构 |
H |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
| Z系列自力式调节阀 |
R:电动3810L执行机构
D:电动PSL执行机构 |
H直行程 |
F:三通分流调节阀
H:三通合流调节阀
F(H)G:散热型三通分(合)流调节阀
F(H)V:波纹管型三通分(合)流调节阀
F(H)D:低温型三通分(合)流调节阀 |
PN16=16
CL150LB=150 LB
JIS10K=10K |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 |
DN25= DN25
NPS1〞= NPS 1〞 |
| 如：电动三通分流调节阀，散热型，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHFG-16C DN50 |
四、ZRHF电动三通调节阀性能
| 流量特性 |
直线、等百分比 |
| 可调范围 |
30:1 |
| 额定CV值 |
等百分比\直线CV8.5~1280 |
| 允许泄漏量 |
硬密封:IV级（0.01% 阀额定容量） |
| 性能指标 |
|
气动 |
电动 |
| 基本误差% |
±1.5 |
±1.0 |
| 回差% |
≤1.5 |
≤1.0 |
| 死区% |
≤0.6 |
≤1.0 |
| 始终点偏差% |
±2.5 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
≤2.5 |
五、ZRHF电动三通调节阀选用参数表
| 阀座直径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数CV |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
| 公称通径 |
行程 |
可选流量系数Cv（★标准型 ●推荐） |
| DN25 |
16 mm |
★ |
|
|
|
|
|
|
|
|
|
|
|
| DN32 |
25 mm |
|
★ |
|
|
|
|
|
|
|
|
|
|
| DN40 |
|
● |
★ |
|
|
|
|
|
|
|
|
|
| DN50 |
|
● |
● |
★ |
|
|
|
|
|
|
|
|
| DN65 |
40mm |
|
|
|
|
★ |
|
|
|
|
|
|
|
| DN80 |
|
|
|
|
● |
★ |
|
|
|
|
|
|
| DN100 |
|
|
|
|
● |
● |
★ |
|
|
|
|
|
| DN125 |
60mm |
|
|
|
|
|
|
|
★ |
|
|
|
|
| DN150 |
|
|
|
|
|
|
|
● |
★ |
|
|
|
| DN200 |
|
|
|
|
|
|
|
● |
● |
★ |
|
|
| DN250 |
100mm |
|
|
|
|
|
|
|
|
● |
● |
★ |
|
| DN300 |
|
|
|
|
|
|
|
|
|
● |
● |
★ |
| 电动执行机构 |
金属密封最大允许压差（MPa） |
| 型号 |
推力（N） |
| 3810L-08 |
800 |
1.52 |
|
|
|
|
|
|
|
|
|
|
|
| 3810L-20 |
2000 |
3.05 |
1.86 |
1.19 |
0.76 |
|
|
|
|
|
|
|
|
| 3810L-30 |
3000 |
|
2.79 |
1.79 |
1.14 |
|
|
|
|
|
|
|
|
| 3810L-50 |
5000 |
|
4.66 |
2.98 |
1.91 |
1.13 |
0.6 |
0.47 |
|
|
|
|
|
| 3810L-65 |
6500 |
|
|
|
|
1.35 |
0.8 |
0.57 |
0.39 |
0.26 |
0.16 |
|
|
| 3810L-99 |
10000 |
|
|
|
|
|
|
|
0.61 |
0.42 |
0.20 |
0.17 |
0.11 |
| 3810L-160 |
16000 |
|
|
|
|
|
|
|
0.97 |
0.67 |
0.35 |
0.27 |
0.18 |
|
|
