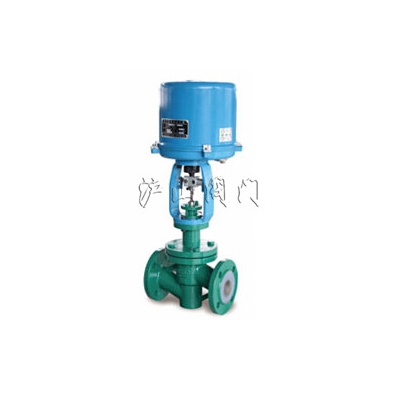

ZRHCF电动衬氟调节阀

产品名称:
ZRHCF电动衬氟调节阀
产品型号: ZRHCF
产品口径: DN20-150mm
产品压力: 1.6-2.5MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



沪山阀门制造(上海)有限公司 是国内著名〖ZRHCF电动衬氟调节阀〗制造商,也是国内大型【电动阀门】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖ZRHCF电动衬氟调节阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、ZRHCF电动衬氟调节阀介绍

ZRHCF电动衬氟调节阀是一种波纹管密封单座调节阀,该阀接触介质部位采用高压注塑工艺,衬有能耐强腐蚀介质如:盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封,广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。

二、ZRHCF电动衬氟调节阀标准规格

阀体型式:直通铸造球型衬氟阀体
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4〞~ 6〞
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FF、RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:聚四氟乙烯
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

三、ZRHCF电动衬氟调节阀型号编制

Z 执行机构 H 结构形式 -公称压力 阀体材质 公称通径
Z系列电动调节阀

  R:电动3810L执行机构
D:电动PSL执行机构

H直行程

CF:标准型衬氟调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M

DN25= DN25
NPS1〞=NPS1〞

如:Z型电动衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHCF-16C DN50

四、ZRHCF电动衬氟调节阀性能

流量特性 直线、等百分比、快开
可调范围 30:1
额定CV值 等百分比CV6.3~400 ,直线CV6.9~440
允许泄漏量 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213
性能指标   气动 电动
基本误差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死区% ≤0.6 ≤1.0
始终点偏差% ±2.5 ±2.5
额定行程偏差% ≤2.5 ≤2.5

五、ZRHCF电动衬氟调节阀选用参数表

公称通径DN 20 25 32 40 50 65 80 100 125 150
额定流量系数Cv 等百分比   8 12 20 32 50 70 100 200 240
直线 5 10 16 25 38 63 80 120 220 300
行程 16mm 25 mm 40mm 60mm
电动执行机构 最大允许压差(MPa)
型号 推力(N)
3810L-08 800 2.38 1.52
3810L-20 2000 4.77 3.05 1.86 1.19 0.76
3810L-30 3000     2.79 1.79 1.14
3810L-50 5000     4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500           1.35 0.8 0.57 0.39 0.26
3810L-99 10000                 0.61 0.42




沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。


公司提供定制,加工,解决方案。
