ZD(R)HL电动笼式单座调节阀
http://www.hushanfamen.com/Valve_Product_54.html

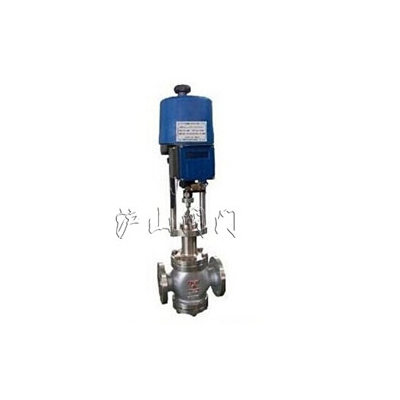

ZD(R)HL电动笼式单座调节阀
产品名称:
ZD(R)HL电动笼式单座调节阀
产品型号: ZD(R)HL
产品口径: DN20-300mm
产品压力: 1.6-10MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。
沪山阀门制造(上海)有限公司 是国内著名〖ZD(R)HL电动笼式单座调节阀〗制造商,也是国内大型【电动阀门】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖ZD(R)HL电动笼式单座调节阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。
ZD(R)HL电动笼式单座调节阀



ZRSL电动笼式单座调节阀(套筒结构)
ZDSL电动笼式单座调节阀(单座结构)

一、电动笼式单座调节阀概述
   电动笼式单座调节阀是一种压力平衡调节阀,采 用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者 电动执行机构,流道呈S流线型,选用进口密封环。整体具 有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于允许压差小、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级; 流量特性有直线、等百分比。多种规格可供选择
二、电动笼式单座调节阀主要零件材料

1
阀体
WCB
CF8
CF8M
CF3M

2
阀座
304
304
316
316L
3
阀芯
304
304
316
316L
4
导向套
WCB
CF8
CF8M
CF3M
5
阀盖
WCB
CF8
CF8M
CF3M
6
阀杆
304
304
316
316L
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
304
316
316L
9
螺母
304
304
316
316L

三、电动笼式单座调节阀阀盖形式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、电动笼式单座调节阀主要技术参数


公称通径DNmm
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数
(KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百
分比
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L(mm)
16
25
40
60
100
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
执行机构型号
PSL
201/202
204
208
312
320
3810L
3810LSA-08
3810LSA-20
3810LSB-30
3810LSB-50
3810LSC-65
固有流量特性
直线、等百分比
固有可调比
50:1
工作温度t(℃)
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号
0-10mADC、4-20mADC、220VAC(开关信号)
电源电压
220VAC 50Hz
