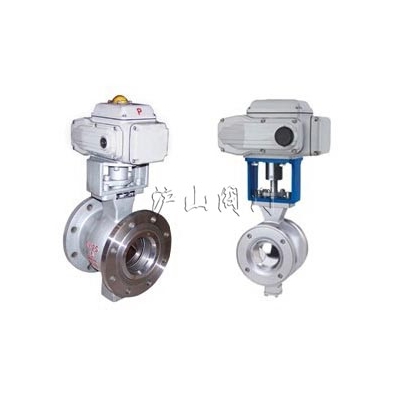

ZAJV电子式电动V型调节球阀
http://www.hushanfamen.com/Valve_Product_556.html
ZAJV电子式电动V型调节球阀
产品名称:
ZAJV电子式电动V型调节球阀
产品型号:
产品口径: DN15-800mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。
一、ZAJV电子式电动V型调节球阀阀体介绍
       ZAJV电子式电动V型调节球阀配用DTR系列电动执行机构,无需另配伺服放大器,有输入控制信号(4-20mADC或1-5ADC)及单相电源即可控 制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。ZAJD型电动蝶阀具有流通能力,调节 精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的最佳产品,特别适用于泥浆和含有纤维性介 质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
公称通径;25-300mm
公称压力:PN1.6, 4.0, 6.4Mpa
连接形式:法兰式按JB/T79.2-94凹或按JB78-5P对夹式
法兰连接
材料:WCB ZG1Gr18Ni9Ti CF3M
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度:常温:-20℃~+120℃ 散热:+200℃~+450℃
二、ZAJV电子式电动V型调节球阀阀内组件
阀芯形式:V形缺口半球体
流量特性:等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料:与阀杆材料相同,密封堆焊钴铬硬质合金,非金属阀材料,增强聚四氟乙烯。
三、执行机构
类型:可选用PSQ系列、DTR、3810系列角行程执行机构。
防爆型选3810系列。
四、ZAJV电子式电动V型调节球阀V形球阀规格参数表

公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
流量系数(Kv)
25
40
63
100
160
250
350
680
990
1600
2500
4000
动作范围
0-90°
允许压差△P
小于公称压力(1.6MPa)
泄漏量Q
按API598标准测试 无泄漏
环境温度℃
-20~60
基本误差
±2%
回差
±2%
死区
1%
可调范围
250:1
配用执行机构
PSQ101, 3810RSA-05DTR-05~10
PSQ201381RSC-30DTR-20~30
PSQ3013810RSC-50 DTR-40
PSQ701DTR-60

五、ZAJV电子式电动V型调节阀外形尺寸

公称通径DN
L
DTR
H2
D1
Z-d
H1
L1
25
102
277
208
60
85
4-14
32
102
295
208
65
100
4-18
40
114
305
208
75
110
4-18
50
124
364
208
95
125
4-18
65
143
379
208
105
145
4-18
80
165
389
256
120
160
8-18
100
194
402
256
140
180
8-18
125
213
426
256
165
210
8-18
150
229
445
256
185
240
8-23
200
243
465
256
205
295
12-23
250
297
610
346
240
355
12-25
300
338
660
346
290
410
12-25


六、ZAJV电子式电动V型调节球阀型号编制说明

Z
D
J
V
9
11
F
16
P
G
自控阀门
执行机构类型
位移特征
阀门代号
传动形式
连接形式
密封面材料
公称压力
阀体材质
温度类型

D:表示PS系列
J:表示角行程
Q:表示球阀
9:表示电动
41:表示法兰
F:表示四氟乙烯
16:表示1.6MPa
C:表示碳钢
G:表示中温型常温省略

R:表示3810系列
D:表示碟阀
6:表示气动
11:表示丝扣
H:表示金属硬密封
25:表示2.5MPa
P:表示不锈钢


A:表示DTR系列
V:表示V形球阀
71:表示对夹式

40:表示4.0Mpa


64:表示6.4MPa

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
公司提供定制,加工,解决方案。
