Z941国标电动法兰闸阀
http://www.hushanfamen.com/Valve_Product_47.html

|
产品名称: |

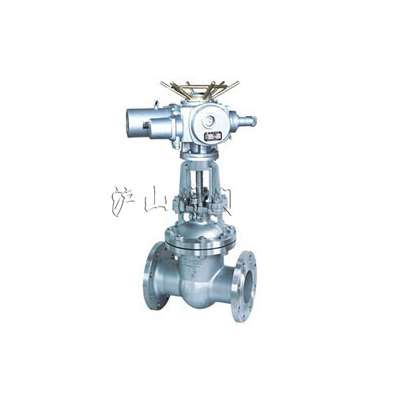

Z941国标电动法兰闸阀
|
产品型号: |
Z941 |
产品口径: |
DN40-1000mm |
产品压力: |
2.5-16MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
Z941国标电动法兰闸阀介绍
一、Z941国标电动法兰闸阀用途与特点
电动法兰闸阀是一种最常见的启闭阀,利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。
1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力,密封性能好,介质流向不受限制,不扰流,不降压力。
3、形体简单,制造工艺性好,适用范围广。
二、Z941国标电动法兰闸阀执行标准
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
三、Z941国标电动法兰闸阀压力试验
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
气密封试验 |
0.4-0.7 |
四、Z941国标电动法兰闸阀主要零件材料及性能
体盖板 |
阀 杆 |
密封面 |
垫 片 |
填 料 |
工作温度℃ |
适用介质 |
WCB |
2Cr13 |
13Cr
STL
本体材料
尼龙 |
增强柔性石墨
1Cr13/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE |
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE |
≤425 |
水、蒸汽、油品 |
WC1 |
38CrMoA1
25Cr2MoV |
≤450 |
WC6 |
≤540 |
WC9 |
≤570 |
ZGCr5Mo |
≤540 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
销酸类 |
ZG1Cr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸类 |
五、国标电动法兰闸阀PN1.6MPa
电装型号 规格 主要尺寸
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
电装型号 |
L1 |
H |
DO |
凸面法兰
RF
Z941H
Z941Y
Z941W
Z941F
Z940H
Z940Y
Z940W
Z940F
16C
16P
16R
16I |
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
DZW10 |
590 |
595 |
365 |
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
DZW10 |
590 |
653 |
365 |
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
DZW10 |
590 |
665 |
365 |
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
DZW15 |
590 |
725 |
365 |
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
DZW20 |
590 |
787 |
365 |
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
DZW20 |
590 |
934 |
365 |
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
DZW20 |
590 |
955 |
365 |
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
DZW30 |
590 |
1105 |
365 |
250 |
450 |
405 |
335 |
320 |
30 |
12-Φ25 |
DZW30 |
810 |
1343 |
470 |
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
DZW45 |
810 |
1516 |
470 |
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
DZW90 |
810 |
1678 |
470 |
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
DZW120 |
830 |
1849 |
550 |
450 |
650 |
640 |
585 |
545 |
40 |
20-Φ30 |
DZW120 |
830 |
1937 |
550 |
500 |
700 |
705 |
650 |
608 |
44 |
20-Φ34 |
DZW180 |
830 |
2234 |
550 |
600 |
800 |
840 |
770 |
718 |
48 |
20-Φ41 |
DZW250 |
870 |
2432 |
320 |
700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
DZW250 |
870 |
2489 |
320 |
800 |
1000 |
1020 |
950 |
898 |
52 |
24-Φ41 |
DZW350 |
1170 |
2643 |
570 |
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-Φ41 |
DZW500 |
1170 |
2935 |
570 |
1000 |
1200 |
1255 |
1170 |
1100 |
56 |
28-Φ48 |
DZW500 |
1170 |
3410 |
570 |
|
沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
|
