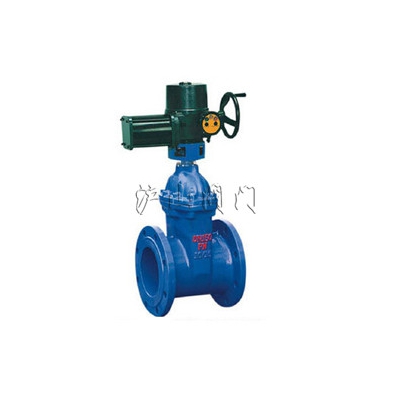

Z941X电动弹性座封闸阀
产品名称:
Z941X电动弹性座封闸阀
产品型号: Z941X
产品口径: DN50-1200mm
产品压力: 1.0-2.5MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。
一、Z941X型电动弹性座封闸阀概述
Z941X型弹性座封闸阀Z941X型大口径弹性座封闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。 广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。大口径闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,
Z941X型电动弹性座封闸阀

产品名称:Z941X电动弹性座封闸阀

型号:
Z941X

口径:
500~1200mm

压力:
1.0~2.5MPa

材质:
铸钢、铸铁、不锈钢

二、Z941X型大口径电动弹性座封闸阀主要零部件材料




名 称
材 料
阀 体
灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板
球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶
内 六 角 螺 栓
碳 化 处 理
密 封 圈
丁 腈 橡 胶
阀 盖
灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆
不 锈 钢
“O” 形 密 封 圈
丁 腈 橡 胶
止 推 轴 承
锡 青 铜
螺 栓
不 锈 钢
压 盖
球 墨 铸 铁、铸 钢
防 尘 罩
丁 腈 橡 胶
手 轮 (传 动 帽)
可 锻 铸 铁

三、Z941X型大口径弹性座封闸阀主要技术参数
公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113
公称通经:50~1200mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

四、Z941X型大口径电动弹性座封闸阀主要外形连接尺寸

DN
500
600
700
800
900
1000
1200
L
457
508
660
720
780
840
960
H(手 轮)
1480
1665
2200
2800
2800
3000
3000
H(伞齿轮)
1650
1900
2350
2950
2950
3150
3150
H(电 动)
电动装置可由用户指定

五、电动弹性座封闸阀用途
弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
六、电动弹性座封闸阀特点
1、平底式阀座,不出现污物堆积,使密封更可靠
2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境
3、体积小,重量轻,便于安装和维修
4、阀杆采用三道O型环密封,大大减少了开关时的磨擦阻力,开关轻巧不漏水.
七、电动弹性座封闸阀的优势
弹性座封闸阀关闭时,密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分气动闸阀是采用强制密封的,即闸阀关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
开启电动闸阀时,当闸板提升高度等于闸阀通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开闸阀的位置。因此 , 闸阀的全开位置,按闸板的位置(即行程〉来确定。密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。这就是弹性座封闸阀的好处以及优势所在。
