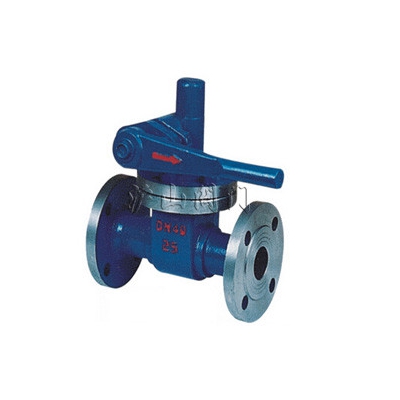

Z44H、P48H快速排污阀
http://www.hushanfamen.com/Valve_Product_731.html

Z44H、P48H快速排污阀

产品名称:
Z44H、P48H快速排污阀
产品型号: Z44H、P48H
产品口径: DN15-80mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



沪山阀门制造(上海)有限公司是国内著名〖Z44H、P48H快速排污阀〗制造商,也是国内大型【排污阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Z44H、P48H快速排污阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、Z44H、P48H快速排污阀概述

Z44快速排污阀

快速排污阀是由闸门演变而来的,利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。力矩小,操作简便,易实现快速启闭。

快速排污阀不仅结构简单、密封性好,而且体积小、重量轻、材料耗用少、安装尺寸小,特别是驱动,排污阀pn≤20mpa高压锅炉的定期排污,可以五个通道同时排污,也可以一个通道排污,也有自动排气阀功能。

二、Z44H、P48H快速排污阀结构简述

1.阀体与阀盖采用夹箍式连接,结构紧凑,拆卸方便,便于安装,支管为焊接连接。

2.采用压力自紧式密封结构,密封圈由成型的石棉盘根制成,介质压力越高、密封性越好。

3.介质由支管流入向下排污。

4.阀瓣为活塞式结构,并进行渗硼处理。耐腐蚀,抗冲蚀。使用寿命长。

三、Z44H、P48H快速排污阀安装说明

1. 多通排污阀必须垂直安装在水平管道上。

2. 将管道清洗干净后,才可安装阀门。

1.逆时针转动手轮阀杆带动阀芯逐渐上移,密封面脱开,阀芯上的导流座逐渐移出阀座内孔,形成窄缝间隙,介质通过阀座上的对称节流孔进入阀座内部,少量介质可通过窄缝流出,逐渐降低系统压力。

2.继续逆时针转动手轮,阀芯向上运动,导流座上的节流孔移出阀座内腔,较多的介质通过导流座和阀套节流后顺利排出。

3.继续逆时针转动手轮,阀芯向上移至全开位置,此时,介质压力大大降低,大量杂质可直接从阀套节流孔处排出,并在倒置的密封座处形成涡流,不断清洁密封面,防止杂质粘附在密封面上。

阀门关闭过程:

4.顺时针转动阀门,阀杆带动阀芯下移,此时排污已结束,系统压力较低,阀套上的节流孔面积逐渐减小,导向套靠近阀座,并改变介质流向,介质经节流后以一定速度通过阀芯和阀做密封面,逐渐加强对密封面的清洁力度。

5.继续转动手轮,阀芯上的导流座进入阀座内孔,形成窄缝节流,由于排污接近结束,介质中杂质已经较少,导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面,介质通过窄缝快速流出,彻底清扫密封面,保证密封副接触时达到零泄漏。

6.继续转动手轮,阀芯和密封座接触。实现密封。

排污阀标准,排污阀尺寸,排污阀作用,排污阀原理;排污阀阀体与阀盖采用夹箍式连接,排污阀结构紧凑, 排污阀拆卸方便,排污阀便于安装,排污阀支管为焊接连接。排污阀采用压力自紧式密封结构,排污阀密封圈由成型的石棉盘根制成,排污阀介质压力越高、密封性越好。排污阀介质由支管流入向下排污。排污阀阀瓣为活塞式结构并进行渗硼处理。排污阀耐腐蚀抗冲蚀使用寿命长。

四、Z44快速排污阀特点

Z44H、P48H快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。Z44H排污阀不仅结构简单、密封性好,而且安装尺寸小、材料耗用少、重量轻、体积小,特别是驱动力矩小,操作简便,易实现快速启闭。

五、Z44H、P48H快速排污阀主要性能规范

型   号 公称压力 试验压力Ps(MPa) 适用介质 适用介质(℃)
Z/P44 48H-16C 1.6 2.4 1.8 水、蒸汽 ≤250
Z/P44 48H-16
Z/P44 48H-25C 2.5 3.8 2.8
Z/P44 48H-25         ≤425
Z/P44 48H-40C 4.0 6.0 4.4
Z/P44 48H-40         ≤250

六、Z44H、P48H快速排污阀主要零件材料

零件名称 阀体、阀盖 阀座、闸板 阀  杆 齿轮轴 填  料 垫 片 扳 手
 Z/P44 48H-16C Z/P44 48H-25 Z/P44 48H-40 铸钢 铬不锈钢 铬不锈钢 铬不锈钢 油浸石墨 石棉盘根 橡胶石 棉板 球墨 铸铁

七、Z44H、P48H快速排污阀主要尺寸及重量

公称压力 PN(MPa) 公称通径 DN(mm)   重量(kg)
L D D1 D2 D6 b ZΦd H LO
1.6 25 160 115 85 65 - 14 4-Φ14 160 180 10
32 200 135 100 78 - 16 4-Φ18 180 200 11
40 230 145 110 85 - 16 4-Φ18 220 220 16
50 250 160 125 100 - 16 4-Φ18 230 240 20
65 265 180 145 120 - 18 4-Φ18 250 280 28
80 280 195 160 135 - 20 8-Φ18 280 350 38
2.5 25 160 115 85 65 - 16 4-Φ14 160 180 10
32 200 135 100 78 - 18 4-Φ18 180 200 11
40 200 145 110 85   18 4-Φ18 220 220 16
50 250 160 125 100 - 20 4-Φ18 230 240 20
65 265 180 145 120 - 22 8-Φ18 250 280 28
80 280 195 160 135 - 22 8-Φ18 280 350 38
4.0 25 160 115 85 65 58 16 4-Φ14 160 180 10
32 180 135 100 78 66 18 4-Φ18 180 200 11
40 230 145 110 85 76 18 4-Φ18 220 220 16
50 250 160 125 100 88 20 4-Φ18 230 240 20
65 265 180 145 125 110 22 8-Φ18 250 280 28
80 280 195 160 135 121 22 8-Φ18 280 350 38
