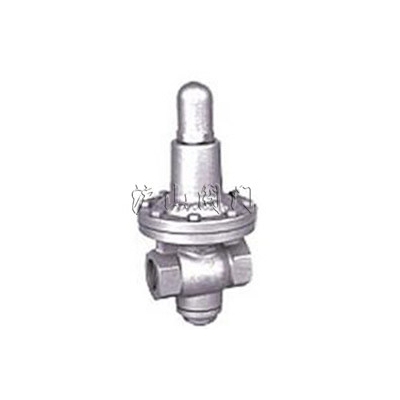

YT11H薄膜型减压阀

http://www.hushanfamen.com/Valve_Product_229.html

	产品名称：	YT11H薄膜型减压阀
	产品型号：	YT11H
	产品口径：	DN15-50mm
	产品压力：	1.6MPa
	产品材质：	铸铁、铸钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

沪山阀门制造（上海）有限公司是国内著名〖YT11H薄膜型减压阀〗制造商，也是国内大型【减压阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖YT11H薄膜型减压阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

YT11H薄膜型减压阀介绍

　　YT11H薄膜型减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。减压阀的特点： 杠杆式蒸汽减压阀的特点是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。

一、YT11H薄膜型减压阀主要技术参数

公称压力(Mpa)	1.6
壳体试验压力(Mpa)*	2.4
密封试验压力(Mpa)	1.6
最高进口压力(Mpa)	1.6
出口压力范围(Mpa)	0.03-1.0
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
渗漏量	GB12245-1989

*：壳体试验不包括膜片、阀盖。

二、YT11H薄膜型减压阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	1Cr18Ni9Ti
调节弹簧	60Si2Mn

三、YT11H薄膜型减压阀流量系数(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1.2	2.2	4	7	12	19

四、YT11H薄膜型减压阀连接尺寸

DN	G	L	H1	H	D
15(1/2")	Rc1/2"	95	55	170	100
20(3/4")	Rc3-4"	95	55	170	100
25(1")	Rc1"	100	60	190	120
32(1-1/4")	Rc1-1/4"	165	75	220	150
40(1-1/2")	Rc1-1/2"	190	90	250	180
50(2")	RG2"	200	110	300	220
