YK43Y型先导活塞式气体减压阀
http://www.hushanfamen.com/Valve_Product_471.html

|
产品名称: |

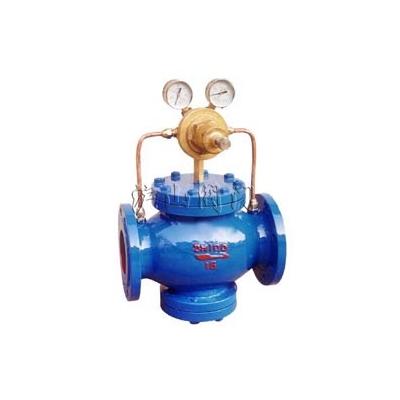

YK43Y型先导活塞式气体减压阀
|
产品型号: |
YK43Y型 |
产品口径: |
DN15-500mm |
产品压力: |
1.6-16MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
沪山阀门制造(上海)有限公司是国内著名〖YK43Y型先导活塞式气体减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖YK43Y型先导活塞式气体减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。
YK43Y型先导活塞式气体减压阀介绍
本系列先导活塞式气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本先导式超大膜片高灵敏度减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

一、YK43Y型先导活塞式气体减压阀主要技术参数和性能指标
公称压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
壳体试验压力(Mpa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
密封试验压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
最高进口压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
出口压力范围(Mpa)
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
最小压差(Mpa)
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
渗漏量
|
X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989
|
*:壳体试验不包括膜片、顶盖
二、YK43Y型先导活塞式气体减压阀流量系数(Cv)
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
三、YK43Y型先导活塞式气体减压阀主要零件材料
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB/FCB*
|
阀座 阀盘
|
2Cr13/304*
|
缸套
|
2Cr13/25(镀硬铬)/304*
|
活塞
|
2Cr13/铜合金/铜合金*
|
活塞环
|
合金铸铁/对位聚苯*
|
导阀座 导阀杆
|
2Cr13/304*
|
膜片
|
1Cr18Ni9Ti
|
主阀 导阀弹簧
|
50CrVA
|
调节弹簧
|
60Si2Mn
|
密封垫(X/F型号)
|
橡胶/聚四氟乙稀
|
导阀体 导阀盖
|
25/304*
|
*:用于氧气介质时的材料
四、YK43Y型先导活塞式气体减压阀外形尺寸(PN1.6-4.0)单位:mm
公称通径DN
|
外 形 尺 寸
|
L
|
H
|
Hl
|
1.6/2.5MPa
|
4.0MPa
|
15
|
160
|
180
|
290
|
90
|
20
|
160
|
180
|
300
|
98
|
25
|
180
|
200
|
300
|
110
|
32
|
200
|
220
|
300
|
110
|
40
|
220
|
240
|
320
|
125
|
50
|
250
|
270
|
320
|
125
|
65
|
280
|
300
|
325
|
130
|
80
|
310
|
330
|
365
|
160
|
100
|
350
|
380
|
365
|
170
|
125
|
400
|
450
|
475
|
200
|
150
|
450
|
500
|
475
|
210
|
200
|
500
|
550
|
515
|
240
|
250
|
650
|
560
|
290
|
300
|
800
|
705
|
335
|
350
|
850
|
745
|
375
|
400
|
900
|
780
|
405
|
450
|
900
|
730
|
455
|
500
|
950
|
835
|
465
|
五、YK43Y型先导活塞式气体减压阀外形尺寸(PN6.4-16.0) 单位:mm
公称通径DN
|
外 形 尺 寸
|
L
|
H
|
Hl
|
6.4MPa
|
10.0/16.0MPa
|
15
|
180
|
180
|
300
|
100
|
20
|
180
|
200
|
310
|
105
|
25
|
200
|
220
|
31
|
120
|
32
|
220
|
230
|
310
|
120
|
40
|
240
|
240
|
335
|
135
|
50
|
270
|
300
|
335
|
135
|
65
|
300
|
340
|
340
|
140
|
80
|
330
|
360
|
380
|
170
|
100
|
380
|
380
|
185
|
125
|
450
|
490
|
215
|
150
|
500
|
490
|
225
|
200
|
550
|
535
|
260
|
250
|
650
|
580
|
310
|
300
|
800
|
725
|
355
|
350
|
850
|
765
|
395
|
400
|
900
|
800
|
435
|
500
|
950
|
|
855
|
495
|
六、YK43Y型先导活塞式气体减压阀连接形式:
法兰式:RF FM RJ
执行准备:JB79 GB9113 ANSI B16.5
|
沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
|
