YD13H型先导式超大膜片高灵敏度减压阀
http://www.hushanfamen.com/Valve_Product_483.html

YD13H型先导式超大膜片高灵敏度减压阀

产品名称:
先导式超大膜片高灵敏度减压阀
产品型号: YD13H
产品口径: DN15-50mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



一、YD13H型先导式超大膜片高灵敏度减压阀结构特点和用途:


     本系列YD13H型先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
     本
杠杆式蒸汽减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

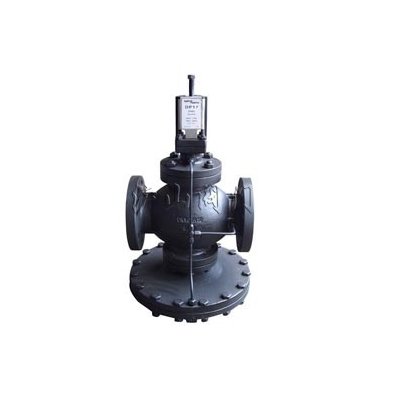

  YD13H型(DP17)先导式超大膜片高灵敏度减压阀



二、YD13H型先导式超大膜片高灵敏度减压阀主要零件材料:


零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 316
调节弹簧 60Si2Mn
主阀弹簧 50CrVA

三、YD13H型先导式超大膜片高灵敏度减压阀主要技术参数和性能指标:


公称压力 PN25
PMA最高允许压力 26barg
TMA最高允许温度 350℃
TMI最低允许温度 0℃
PMO最大工作压力* 17barg
TMO最大工作温度 285℃
出口压力范围(barg) 0.2-1.7

*:在饱和蒸汽条件下


四、YD13H型先导式超大膜片高灵敏度减压阀流量系数(Cv)


DN 15 20 25 32 40 50
Cv 2.5 5.5 8.1 12.0 17.0 28.0

五、YD13H型先导式超大膜片高灵敏度减压阀连接尺寸(近似值)


DN Rc L H1 H D
15 1/2 147 221 133 185
20 3/4 154 224 136 185
25 1 160 235 145 207
32 1-1/4 180 236 156 207
40 1-1/2 200 238 176 255
50 2 230 246 183 255

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
