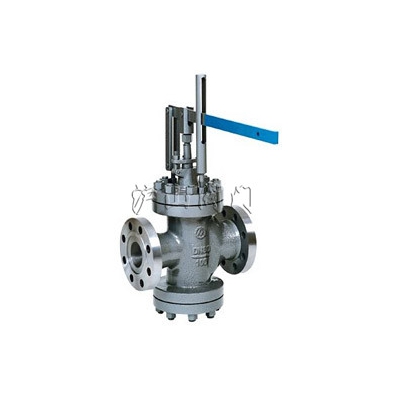

一、Y45Y杠杆式蒸汽减压阀结构特点和用处
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
零件名称 |
零件材料 |
|---|---|
|
阀体、阀盖、底盖 |
WCB |
|
阀座 |
304 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
垫片 |
柔性石墨/1Cr18Ni9 |
|
导向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
三、Y45Y杠杆式蒸汽减压阀主要技术参数及性能指标
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封试验压力(Mpa) |
1.6 |
2.5 |
4.4 |
7.04 |
11 |
17.6 |
| 最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口压力范围(Mpa) |
最佳减压比0.6 |
|||||
| 温度-压力等级 |
ANSI B16.34 |
|||||
| 渗漏量 |
0.5%QMax |
|||||
四、Y45Y杠杆式蒸汽减压阀流量系数
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
五、Y45Y杠杆式减压阀主要外形尺寸(PN1.6-4.0)
 |
|
| Y45Y杠杆式蒸汽减压阀 结构图 |
|
公称通径DN |
外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
|
50 |
300 |
150 |
520 |
190 |
|
65 |
340 |
170 |
540 |
205 |
|
80 |
380 |
190 |
550 |
215 |
|
100 |
400 |
215 |
580 |
240 |
|
125 |
430 |
225 |
620 |
275 |
|
150 |
450 |
230 |
650 |
320 |
|
200 |
500 |
260 |
790 |
340 |
|
250 |
550 |
285 |
850 |
370 |
|
300 |
750 |
395 |
940 |
460 |
|
350 |
850 |
445 |
990 |
530 |
|
400 |
950 |
550 |
1120 |
660 |
|
500 |
1130 |
680 |
1660 |
800 |
六、Y45Y杠杆式蒸汽减压阀主要外形尺寸(PN6.4-10.0)
|
公称通径DN |
外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
|
50 |
300 |
150 |
520 |
200 |
|
65 |
340 |
170 |
540 |
215 |
|
80 |
380 |
190 |
550 |
225 |
|
100 |
400 |
215 |
580 |
250 |
|
125 |
430 |
225 |
620 |
285 |
|
150 |
450 |
230 |
650 |
330 |
|
200 |
500 |
260 |
790 |
355 |
|
250 |
550 |
285 |
850 |
390 |
|
300 |
750 |
395 |
940 |
480 |
|
350 |
850 |
445 |
990 |
550 |
|
400 |
950 |
550 |
1120 |
700 |
|
500 |
1130 |
680 |
1660 |
820 |
