J41H法兰截止阀
http://www.hushanfamen.com/Valve_Product_787.html
|
|
产品名称： |

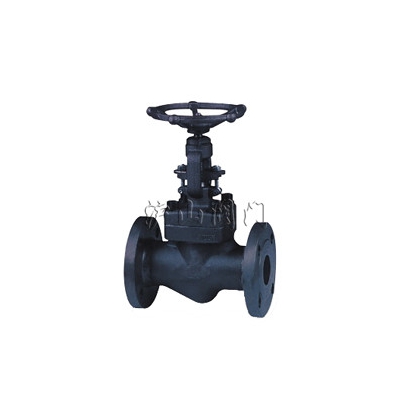

J41H法兰截止阀
|
| 产品型号： |
J41H法兰截止阀 |
| 产品口径： |
DN15-300mm |
| 产品压力： |
1.6-16MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、J41H法兰截止阀主要用途
J41H法兰截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
二、J41H法兰截止阀结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、角式柱塞阀可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
三、J41H法兰截止阀应用规范
|
设计与制造
|
GB/T12235
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
检验与试验
|
JB/T9092
|
|
材 料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
合金钢
|
Q/ZB66
|
|
标 志
|
GB/T12220
|
|
供 货
|
JB/T7928
|
四、J41H法兰截止阀主要零件材料及主要用途
|
阀体
|
阀盖 |
阀瓣 |
密封圈 |
阀杆 |
填料 |
适用介质 |
适用温度 (≤℃) |
|
WCB
|
WCB+D507MO
|
?D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti+
Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸类
|
200
|
|
ZGlCrl8Ni2Mo2Ti
|
CF8M+
Stellite12
|
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸类、
碱类、混酸
|
200
|
|
ZG00Crl7Nil4M02
|
CF3M+
Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸类、
尿素、甲铵液
|
200
|
|
ZGlCr5MO
|
ZGlCr5MO+
Stellite12
|
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
三、J41H法兰截止阀主要外形尺寸、连接尺寸及质量
 |
| J41H法兰截止阀 结构图 |
|
|
公称压力
PN(MPa)
|
公称通径
DN(mm) |
标准值 |
参考值 |
| L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
D0 |
H |
质量(kg) |
|
1．6
|
15
|
130
|
95
|
65
|
45
|
|
16
|
2
|
|
4-φ14
|
218
|
120
|
5．2
|
|
20
|
150
|
105
|
75
|
55
|
|
16
|
2
|
|
4-φ14
|
258
|
140
|
7．1
|
|
25
|
160
|
115
|
85
|
65
|
|
16
|
2
|
|
4-φ14
|
275
|
160
|
7．4
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
280
|
180
|
8．5
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
3
|
|
4-φ18
|
330
|
200
|
12．5
|
|
50
|
230
|
160
|
125
|
100
|
|
18
|
3
|
|
4-φ18
|
350
|
240
|
20
|
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
400
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
355
|
280
|
35
|
|
100
|
350
|
215
|
180
|
155
|
|
22
|
3
|
|
8-φ18
|
415
|
320
|
50
|
|
125
|
400
|
245
|
210
|
185
|
|
24
|
3
|
|
8-φ18
|
460
|
360
|
75
|
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
510
|
400
|
100
|
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
710
|
400
|
210
|
|
250
|
650
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ23
|
786
|
450
|
446
|
|
300
|
750
|
460
|
410
|
375
|
|
30
|
3
|
|
12-φ23
|
925
|
500
|
648
|
|
2.5
|
15
|
130
|
95
|
65
|
45
|
|
16
|
2
|
|
4-φ14
|
120
|
218
|
5.2
|
|
20
|
150
|
105
|
75
|
55
|
|
16
|
2
|
|
4-φ14
|
140
|
258
|
7．0
|
|
25
|
160
|
115
|
85
|
65
|
|
16
|
2
|
|
4-φ14
|
160
|
275
|
7．4
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
180
|
280
|
8．5
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
3
|
|
4-φ18
|
200
|
330
|
12．5
|
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
240
|
350
|
16
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
250
|
345
|
22
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
250
|
360
|
33
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
320
|
370
|
18
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
320
|
480
|
85
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
320
|
598
|
105
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
400
|
702
|
178
|
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
400
|
782
|
446
|
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
500
|
880
|
456
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
