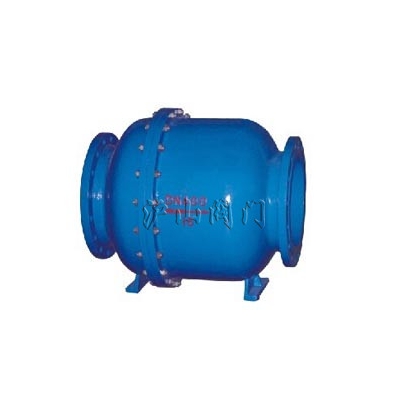

HQ45微阻球形止回阀
http://www.hushanfamen.com/Valve_Product_284.html

|
产品名称: |
HQ45微阻球形止回阀
|
产品型号: |
HQ45 |
产品口径: |
DN15-800mm |
产品压力: |
1.6-6.4MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
一、HQ45微阻球形止回阀介绍

HQ45微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻
损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵
出口,防止介质倒流。
二、HQ45微阻球形止回阀用途及特点
微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
三、HQ45微阻球形止回阀主要技术参数
型 号
|
公称压力
(MPa)
|
壳体试验
压力(MPa)
|
密封试验
压力(MPd)
|
阀体材料
|
球体材料
|
HQ44 45X10
|
1.0
|
1.5
|
1.1
|
铸铁
|
碳钢包胶
|
HQ44 45X16
|
1.6
|
2.4
|
1.76
|
四、HQ45微阻球形止回阀主要外形尺寸
HQ45X-10 16外尺寸
|
公称通径
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
1600
|
700
|
800
|
900
|
1000
|
L(mm)
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
1450
|
1650
|
1900
|
2100
|
H(mm)
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|
连接尺寸
|
法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
|
|
沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
|
