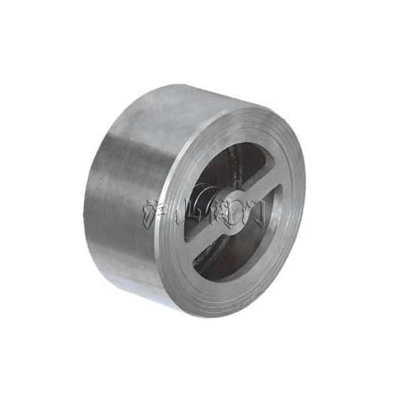

H71对夹升降式止回阀
http://www.hushanfamen.com/Valve_Product_270.html
|
|
产品名称： |
H71对夹升降式止回阀
|
| 产品型号： |
H71 |
| 产品口径： |
DN15-200mm |
| 产品压力： |
1.0-16MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、H71对夹升降式止回阀介绍
H71对夹升降式止回阀产品实用材料采用耐腐蚀不锈钢。可在任何位置的管路上安装，防止介质逆流，锅炉给水系统上回，其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。H46双瓣止回阀运用范围广泛，水、汽、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。
二、对夹升降式止回阀的型号、材料及主要参数
|
配管法兰
|
公称压力
|
常规产品型号
|
|
JB/T74-90
GB9112-
9124、
HG20592-
20614
|
PN1.0MPa
|
H71H-10C
|
H71W10P
|
H71W10P8
|
H71W10P3
|
H71W10R
|
H71W10R8
|
H71W10R3
|
|
PN1.6MPa
|
H71H-16C
|
H71H-16P
|
H71H-16P8
|
H71H-16P3
|
H71H-16R
|
H71H-16R8
|
H71H-16R3
|
|
PN2.5MPa
|
H71H-25
|
H71H-25P
|
H71H-25P8
|
H71H-25P3
|
H71H-25R
|
H71H-25R8
|
H71H-25R3
|
|
PN4.0MPa
|
H71H-40
|
H71H-40P
|
H71H-40P8
|
H71H-40P3
|
H71H-40R
|
H71H-40R8
|
H71H-40R3
|
|
PN6.3MPa
|
H71H-63
|
H71H-63P
|
H71H-63P8
|
H71H-63P3
|
H71H-63R
|
H71H-63R8
|
H71H-63R3
|
|
PN10.0MPa
|
H71H-100
|
H71H-100P
|
H71H-100P8
|
H71H-100P3
|
H71H-100R
|
H71H-100R8
|
H71H-100R3
|
|
PN16.0MPa
|
H71H-160
|
H71H-160P
|
H71H-160P8
|
H71H-160P3
|
H71H-160R
|
H71H-160R8
|
H71H-160R3
|
|
CB/T9112-
9124、
HG20615-
20635、SH3406
|
PN2.0MPa
|
H71H-20C
|
-
|
H71H-20P8
|
H71H-20P3
|
-
|
H71H-20R8
|
H71H-20R3
|
|
PN5.0MPa
|
H71H-50
|
-
|
H71H-50P8
|
H71H-50P3
|
-
|
H71H-50R8
|
H71H-50R3
|
|
PN11.0MPa
|
H71H-110
|
-
|
H71H-110P8
|
H71H-110P3
|
-
|
H71H-110R8
|
H71H-110R3
|
|
PN15.0MPa
|
H71H-150
|
-
|
H71H-150P8
|
H71H-150P3
|
-
|
H71H-150R8
|
H71H-150R3
|
|
ANSIB16.5
|
Class150
|
H71H-A1C
|
-
|
H71H-A1CP8
|
H71H-A1P3
|
-
|
H71H-A1R8
|
H71H-A1R3
|
|
Class300
|
H71H-A3
|
-
|
H71H-A3P8
|
H71H-A3P3
|
-
|
H71H-A3R8
|
H71H-A3R3
|
|
Class600
|
H71H-A6
|
-
|
H71H-A6P8
|
H71H-A6P3
|
-
|
H71H-A6R8
|
H71H-A6R3
|
|
Class900
|
H71H-A9
|
-
|
H71H-A9P8
|
H71H-A9P3
|
-
|
H71H-A9R8
|
H71H-A9R3
|
|
主 要
零 件
材 料
|
阀体
|
WCB(A105)
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
阀瓣
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12TMo2i
|
00Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
压圈
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12TMo2i
|
00Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
弹簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12TMo2i
|
00Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
适用工况
|
适用介质
|
水、蒸汽、
油品等
|
硝酸等腐蚀性介质
|
强氧化性
介质
|
醋酸等腐蚀性介质
|
尿素等腐
蚀性介质
|
|
适用温度(℃)
|
-29～425
|
-196～540
|
-196～425
|
-196～540
|
-196～455
|
|
注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
