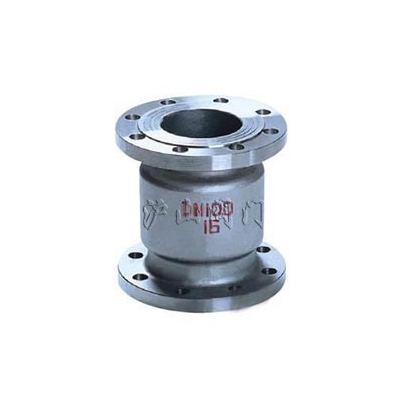

H42N立式止回阀
http://www.hushanfamen.com/Valve_Product_295.html
|
产品名称: |
H42N立式止回阀
|
产品型号: |
H42N |
产品口径: |
DN32-200mm |
产品压力: |
1.6-6.4MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
沪山阀门制造(上海)有限公司是国内著名〖H42N立式止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H42N立式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。
一、H42N立式止回阀介绍
H42N立式止回阀阀瓣采用单阀瓣设计,沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快。密封面采用弹性尼龙材料,提高了密封性能,避免因介质压力的冲击而所产生的静电火花。适用燃气管道接通和截断管路介质的启闭装置。
产品特点:
1、阀门为全封闭结构,无动密封,永不外泄。
2、H41N升降式止回阀阻力小,利用流体压差和自身的重量实现升降。
3、采用了聚四氟乙烯或尼龙塑料为密封面的材料,提高了密封性能。
二、H42N立式止回阀主要设计参数
设计、制造 |
法兰连接 |
结构长度 |
公称通径 |
公称压力 |
GB/T12237-89 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN32~DN200mm |
PN1.6、2.5、4.0MP |
三、H42N立式止回阀主要性能参数
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
1.6 |
2.4 |
1.76 |
液化气、天然气等 |
-40~+80℃ |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
四、H42N立式止回阀主要零件材料
阀体、阀盖 |
阀瓣 |
密封面 |
WCB |
碳钢 |
不锈钢和尼龙1010 |
五、H42N立式止回阀主要外形尺寸
公称通径 DN(mm)
|
H41N-25型主要尺寸(mm)
|
重量(kg)
|
L
|
D
|
D1
|
D2
|
b
|
Z-фd
|
32
|
110
|
135
|
100
|
78
|
18
|
4-18
|
-
|
40
|
120
|
145
|
110
|
85
|
18
|
4-18
|
-
|
50
|
140
|
160
|
125
|
100
|
20
|
4-18
|
7.7
|
65
|
160
|
180
|
145
|
120
|
22
|
8-18
|
10.8
|
80
|
185
|
195
|
160
|
135
|
22
|
8-18
|
11.9
|
100
|
210
|
230
|
190
|
160
|
24
|
8-23
|
19.1
|
125
|
275
|
270
|
220
|
188
|
28
|
8-25
|
-
|
150
|
300
|
300
|
250
|
218
|
30
|
8-25
|
46.4
|
200
|
PN1.6
PN2.5
|
380
|
360
|
310
|
278
|
34
|
12-25
|
63.5
|
PN4.0
|
380
|
375
|
320
|
282
|
38
|
12-30
|
-
|
|
