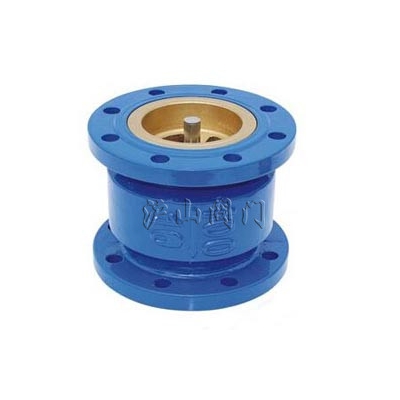

H41X节能消声止回阀
http://www.hushanfamen.com/Valve_Product_279.html
|
产品名称: |
H41X节能消声止回阀
|
产品型号: |
H41X |
产品口径: |
DN40-600mm |
产品压力: |
1.6-6.4MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
一、H41X节能消声止回阀介绍
H41X节能消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。静音式止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
二、H41X节能消声止回阀主要性能规范
型 号 |
公称压力 |
壳体试验压力 |
密封试验压力 |
适用介质 |
工作温度 |
H41X一10 |
1.0MPa |
1.5 MPa |
1.1 MPa |
水及弱腐蚀性流体 |
0~80℃ |
H41X一16 |
1.6 MPa |
2.4 MPa |
1.76 MPa |
水及弱腐蚀性流体 |
0~80℃ |
三、H41X节能消声止回阀主要零件材料
型 号 |
阀 体 |
密封口 |
弹 簧 |
H41X-10 |
铸铁或不锈钢 |
丁腈橡胶(NBR) |
不锈钢丝ICrl8Ni9Ti |
H41X-16 |
铸钢或不锈钢 |
丁腈橡胶(NBR) |
不锈钢丝IC rl8Ni9Ti |
四、H41X节能消声止回阀外形、连接、结构尺寸
公称压力 |
公称通径 |
尺 寸(mm) |
L |
D |
K |
b |
Z一Φd |
1.0 |
40 |
112 |
145 |
110 |
18 |
4-18 |
50 |
120 |
160 |
125 |
20 |
4-18 |
65 |
130 |
180 |
145 |
20 |
4-18 |
80 |
150 |
195 |
160 |
22 |
8-18 |
100 |
165 |
215 |
80 |
24 |
8-18 |
125 |
190 |
245 |
210 |
26 |
8-18 |
150 |
210 |
280 |
240 |
26 |
8-22 |
200 |
255 |
335 |
295 |
28 |
8-22 |
250 |
310 |
390 |
350 |
28 |
12-22 |
300 |
320 |
440 |
400 |
28 |
12-22 |
350 |
380 |
500 |
460 |
30 |
16-22 |
400 |
405 |
565 |
515 |
32 |
16-26 |
450 |
430 |
615 |
565 |
32 |
20-26 |
500 |
450 |
670 |
620 |
34 |
20-26 |
600 |
510 |
780 |
725 |
36 |
20-30 |
1.6 |
40 |
112 |
145 |
110 |
18 |
4-18 |
50 |
120 |
160 |
125 |
20 |
4-18 |
65 |
130 |
180 |
145 |
20 |
4-18 |
80 |
150 |
195 |
160 |
22 |
8-18 |
100 |
165 |
215 |
180 |
24 |
8-18 |
125 |
190 |
245 |
210 |
26 |
8-18 |
150 |
210 |
280 |
240 |
26 |
8-22 |
200 |
255 |
335 |
295 |
30 |
12-22 |
250 |
310 |
405 |
355 |
32 |
12-26 |
300 |
320 |
460 |
410 |
32 |
12-26 |
350 |
380 |
520 |
470 |
36 |
16-26 |
400 |
405 |
580 |
525 |
38 |
16-30 |
450 |
430 |
640 |
585 |
40 |
20-30 |
500 |
450 |
715 |
650 |
42 |
20-33 |
600 |
510 |
840 |
770 |
48 |
20-36 |
|
沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
|
