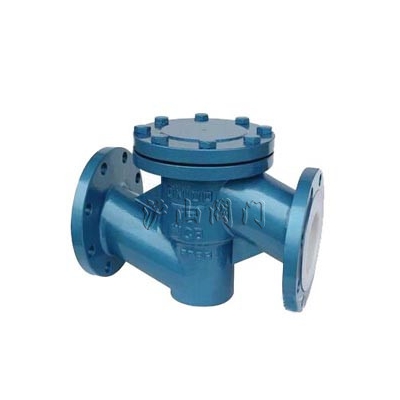

一、H41J升降式衬胶止回阀介绍 H41J升降式衬胶止回阀阀瓣沿着阀体垂直中心线滑动的止回阀,消声止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。H44J旋启式衬胶止回阀阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
设计与制造:GB12235 结构长度:GB12221 法兰连接:GB4216 用途:本阀专用于控制一般腐蚀性介质,阀体内腔苗冕覆有可供选择的各种橡胶,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。防止各类管路或设备上的介质逆流的单向启闭, 适用温度:适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料) 压力等级:PN0.6、1.0、1.6 测试:衬里层:电火花检测 实验与检验按:GB/T 13927标准 公称压力:PN(MPa) 阀体:PN×1.5 密封:PN×1.1 材料:阀体:铸铁、球墨铸铁、碳钢 阀盖:铸铁、球墨铸铁、碳钢 部件列表:1、阀体2、阀盖3、阀体衬里4、阀瓣 三、H41J升降式衬胶止回阀主要外形尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
