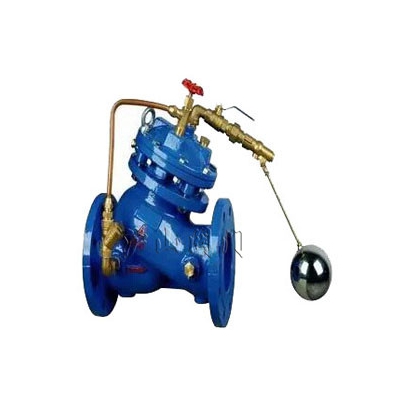

F745X隔膜式遥控浮球阀

产 品 价 格： 议价

品牌 / 型号：
配 送 仓 库：
上海现货
购 买 数 量：
总量：300/支,
发 货 期 限：
自付款之日起 14 日内发货
浏 览 次 数：
2798访问
更 新 时 间：
2016-09-06 09:27

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程

  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

联系方式

大家都在看

其他： 加入收藏违规举报诚信档案更多产品

Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司
F745X隔膜式遥控浮球阀
http://www.hushanfamen.com/Valve_Product_404.html

F745X隔膜式遥控浮球阀

 产品名称：
F745X隔膜式遥控浮球阀
产品型号： F745X
产品口径： DN40-1600mm
产品压力： 1.0-2.5MPa
产品材质： 铸铁、铸钢、不锈钢
联系电话： 021-31007323
联系传真： 021-33321522
Email： hushanfamen@126.com
联系人： 周生
联系手机： 18818008975
QQ： 178876695
公司名： 沪山阀门制造（上海）有限公司
帐号：  03416900040041464
税号：  310115312539830
售后承诺： 质保一年，质量三包：包修、包换、包退。



一、F745X隔膜式遥控浮球阀结构特点


F745X隔膜式遥控浮球阀由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。
本产品直接利用浮球导阀进行液面控制，不需要其它装置和能源，结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠。


二、F745X隔膜式遥控浮球阀工作原理


当管道从进水端给水时，由于球阀、浮球阀是常开的，水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续
供水，保持液面的设定高度。


三、F745X隔膜式遥控浮球阀工作特点


1、关闭严密可靠。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高。
2、YX741X可调式减压稳压阀操作方便，无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。


四、F745X隔膜式遥控浮球阀功能与用途


本阀门安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。


五、F745X隔膜式遥控浮球阀主要技术参数



公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

最低动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

≥0.07

水

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0


六、F745X隔膜式遥控浮球阀主要零件材料



零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金/2Cr13

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夹织物丁腈橡胶

调节阀 球阀

铜合金

过滤器

不锈钢


七、F745X隔膜式遥控浮球阀连接尺寸





DN

L

H

D
mm

D1 mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

40

240

270

150

150

84

4-17.5

4-17.5

4-18

50

240

270

165

165

99

4-17.5

4-17.5

4-18

65

270

340

185

185

118

4-17.5

4-17.5

8-18

80

300

400

200

200

132

8-17.5

8-17.5

8-18

100

350

440

220

220

156

8-17.5

8-17.5

8-22

125

400

460

250

250

184

8-17.5

8-17.5

8-26

150

480

500

285

285

211

8-22

8-22

8-26

200

500

640

340

340

274

8-22

12-22

12-26

250

605

690

395

405

330

12-22

12-26

12-30

300

700

820

445

460

389

12-22

12-26

16-30

350

800

950

505

520

448

16-22

16-26

16-33

400

900

1400

565

580

503

16-26

16-30

16-36

450

1000

1580

615

640

548

20-26

20-30

20-36

500

1100

1600

670

715

609

20-26

20-33

20-36

600

1300

1815

780

840

720

20-30

20-36

20-39

700

1400

2040

895

910

820

24-30

24-36

24-42

800

1500

2350

1015

1025

925

24-33

24-39

24-48

900

1700

2606

1115

1125

1028

28-33

28-39

28-48

1000

1900

2765

1230

1255

1140

28-36

28-42

28-56

1200

2050

2950

1455

1485

1350

32-39

32-48

32-55

1400

2200

3180

1675

1685

1560

36-42

36-48

36-60

1600

2400

3400

1915

1930

1780

40-48

40-55

40-60


八、F745X隔膜式遥控浮球阀安装示意图




沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。

公司提供定制，加工，解决方案。
