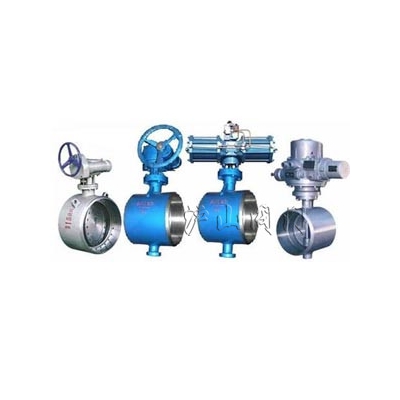

D963电动对焊式蝶阀
http://www.hushanfamen.com/Valve_Product_40.html
|
产品名称: |
D963电动对焊式蝶阀
|
产品型号: |
D963 |
产品口径: |
DN80-2000mm |
产品压力: |
0.6-4MPa |
产品材质: |
铸铁、铸钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
一、电动对焊式蝶阀概述
D963电动对焊式蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
二、电动对焊式蝶阀采用标准
焊接尺寸::GB1224;ANSI B16.25; DIN2559
结构长度::GB/T12221-1989;API609
压力试验::GB/T13927-1992;API598
三、电动对焊式蝶阀执行机构
1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。(详见GB3836.1)
5.防护等级:户外型和防爆型为IP55(可订制IP67)。
6.工作制:为短时10分钟(可订制30分钟)。
四、电动对焊式蝶阀主要技术参数
公称通径
|
DN(mm) |
50~700 |
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
试验压力Ps(MPa)
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
适用温度
|
碳钢 :-29℃~425℃ 不锈钢:-40℃~600℃
|
五、电动对焊式蝶阀 主要零件的材质
零件名称
|
材料 |
阀体
|
铸钢、不锈钢、铬钼钢及特殊材料
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料
|
密封圈
|
不锈钢、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
柔性石墨
|
六、电动对焊式蝶阀外形尺寸
|
电动对焊式蝶阀 外形尺寸 |
|
公称压力 PN0.6MPa
|
通径 |
外形尺寸(参考值) |
参考重量
(kg) |
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
L1 |
L2 |
600
|
24
|
390
|
636
|
602
|
499
|
1280
|
570
|
660
|
450
|
700
|
28
|
430
|
726
|
692
|
566
|
1480
|
750
|
550
|
660
|
800
|
32
|
470
|
826
|
792
|
632
|
1608
|
750
|
550
|
780
|
900
|
36
|
510
|
926
|
892
|
693
|
1857
|
750
|
550
|
820
|
1000
|
40
|
550
|
1028
|
992
|
757
|
2038
|
900
|
750
|
1460
|
1200
|
48
|
630
|
1228
|
1192
|
851
|
2237
|
1000
|
925
|
1590
|
1400
|
56
|
710
|
1428
|
1392
|
876
|
2411
|
1000
|
925
|
2185
|
1600
|
64
|
790
|
1628
|
1592
|
1095
|
2756
|
1000
|
925
|
3210
|
1800
|
72
|
870
|
1828
|
1792
|
1214
|
3093
|
1100
|
980
|
4090
|
2000
|
80
|
950
|
2028
|
1992
|
1332
|
3355
|
1100
|
980
|
5610
|
公称压力 PN1.0MPa
|
通径 |
外形尺寸(参考值) |
参考重量
(kg) |
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
600
|
24
|
390
|
636
|
602
|
499
|
1280
|
570
|
660
|
465
|
700
|
28
|
430
|
726
|
692
|
566
|
1480
|
750
|
550
|
680
|
800
|
32
|
470
|
826
|
792
|
632
|
1608
|
750
|
550
|
810
|
900
|
36
|
510
|
926
|
892
|
693
|
1857
|
750
|
550
|
860
|
1000
|
40
|
550
|
1028
|
992
|
757
|
2038
|
900
|
750
|
1625
|
1200
|
48
|
630
|
1228
|
1192
|
851
|
2237
|
1000
|
925
|
1770
|
1400
|
56
|
710
|
1428
|
1392
|
876
|
2411
|
1000
|
925
|
2426
|
1600
|
64
|
790
|
1628
|
1592
|
1095
|
2756
|
1000
|
925
|
3560
|
1800
|
72
|
870
|
1828
|
1792
|
1214
|
3093
|
1100
|
980
|
4545
|
2000
|
80
|
950
|
2028
|
1992
|
1332
|
3355
|
1100
|
980
|
6230
|
|
