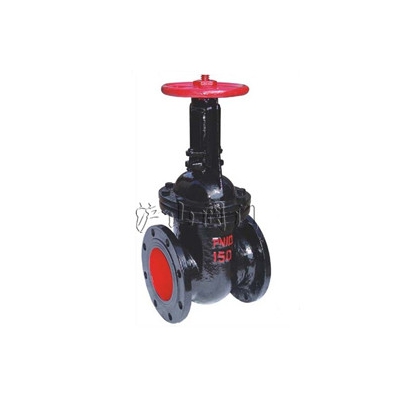

铸铁明杆闸阀
http://www.hushanfamen.com/Valve_Product_769.html
|
|
产品名称： |
铸铁明杆闸阀 |
| 产品型号： |
Z41T、Z41W、Z41H |
| 产品口径： |
DN40-800mm |
| 产品压力： |
1.0-6.4MPa |
| 产品材质： |
铸铁 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、铸铁明杆闸阀 主要特点及用途
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、铸铁明杆闸阀 执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
三、铸铁明杆闸阀 主要技术参数
|
型号
|
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
| 密封 |
强度 |
|
Z41T-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
|
Z41T-10
|
|
Z41W-10
|
≤100℃
|
油品、煤气
|
四、铸铁明杆闸阀 主要零件材料
|
型号
|
阀体、阀盖、闸板 |
闸板 |
密封圈 |
阀杆螺母 |
阀 杆 |
填 料 |
|
Z41H-10
|
灰铸铁、铸 钢
|
碳钢+合金钢
|
不锈钢、合金钢
|
青铜
|
碳钢、不锈钢
|
浸油石棉盘根
|
|
Z41W-10
|
灰铸铁
|
灰铸铁
|
黄铜
|
碳钢
|
|
Z41T-10
|
灰铸铁
|
灰铸铁+黄铜
|
黄铜
|
碳钢、黄铜
|
五、铸铁明杆闸阀 主要外形尺寸及重量
 |
| RZ41铸铁明杆闸阀 结构图 |
|
|
公称通径DN(mm)
|
尺寸(mm) |
重量
（kg） |
| L |
D |
D1 |
D2 |
b-f |
Z-d |
H |
D0 |
|
40
|
165
|
145
|
110
|
85
|
18-3
|
4-18
|
245
|
135
|
20
|
|
50
|
180
|
160
|
125
|
100
|
20-3
|
4-18
|
286
|
180
|
26
|
|
65
|
190
|
180
|
145
|
120
|
20-3
|
4-18
|
320
|
180
|
35
|
|
80
|
203
|
195
|
160
|
135
|
22-3
|
4-18
|
373
|
200
|
45
|
|
100
|
229
|
215
|
180
|
155
|
22-3
|
8-18
|
428
|
200
|
60
|
|
125
|
250
|
245
|
210
|
185
|
24-3
|
8-18
|
513
|
240
|
85
|
|
150
|
270
|
280
|
240
|
210
|
24-3
|
8-23
|
582
|
240
|
125
|
|
200
|
292
|
335
|
295
|
265
|
26-3
|
8-23
|
730
|
320
|
180
|
|
250
|
330
|
390
|
350
|
320
|
28-3
|
12-23
|
897
|
320
|
240
|
|
300
|
356
|
440
|
400
|
368
|
28-3
|
12-23
|
1032
|
400
|
360
|
|
350
|
381
|
500
|
460
|
428
|
30-3
|
16-23
|
1170
|
400
|
400
|
|
400
|
406
|
565
|
515
|
482
|
32-3
|
16-25
|
1330
|
500
|
500
|
|
450
|
432
|
615
|
565
|
532
|
32-3
|
20-25
|
1460
|
500
|
590
|
|
500
|
457
|
670
|
620
|
585
|
34-3
|
20-25
|
1650
|
500
|
680
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
