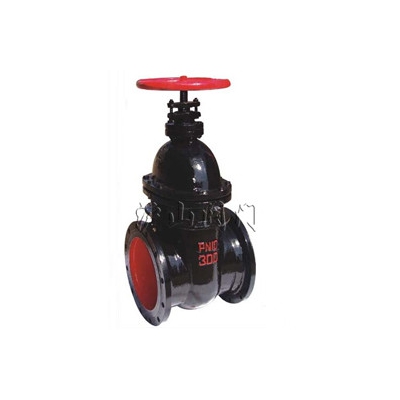

铸铁暗杆闸阀
http://www.hushanfamen.com/Valve_Product_770.html
|
|
产品名称： |
铸铁暗杆闸阀 |
| 产品型号： |
Z45T、Z45W、Z45H |
| 产品口径： |
DN50-700mm |
| 产品压力： |
1.0-6.4MPa |
| 产品材质： |
铸铁 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
沪山阀门制造（上海）有限公司是国内著名〖铸铁暗杆闸阀〗制造商，也是国内大型【闸阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖铸铁暗杆闸阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、铸铁暗杆闸阀 主要特点及用途
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、铸铁暗杆闸阀 执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
三、铸铁暗杆闸阀 主要技术参数
|
型号
|
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
| 密封 |
强度 |
|
Z45H-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
|
Z45T-10
|
|
Z45W-10
|
≤100℃
|
油品、煤气
|
四、铸铁暗杆闸阀 主要零件材料
|
型号
|
阀体、阀盖、闸板 |
闸板 |
密封圈 |
阀杆螺母 |
阀 杆 |
填 料 |
|
RZ45H-10
|
灰铸铁、铸 钢
|
碳钢+合金钢
|
不锈钢、合金钢
|
青铜
|
碳钢、不锈钢
|
浸油石棉盘根
|
|
RZ45W-10
|
灰铸铁
|
灰铸铁
|
黄铜
|
碳钢
|
|
RZ45T-10
|
灰铸铁
|
灰铸铁+黄铜
|
黄铜
|
碳钢、黄铜
|
五、铸铁暗杆闸阀 主要外形尺寸及重量
 |
| RZ45铸铁暗杆闸阀 结构图 |
|
|
公称通
DN(mm)
|
尺寸(mm) |
重量
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
50
|
180
|
160
|
125
|
100
|
20
|
4-18
|
345
|
180
|
17
|
|
65
|
195
|
180
|
145
|
120
|
20
|
4-18
|
376
|
180
|
20
|
|
80
|
210
|
195
|
160
|
135
|
22
|
4-18
|
417
|
200
|
27
|
|
100
|
230
|
215
|
180
|
155
|
22
|
8-18
|
460
|
200
|
50
|
|
125
|
255
|
245
|
210
|
185
|
24
|
8-18
|
525
|
240
|
70
|
|
150
|
280
|
280
|
240
|
210
|
24
|
8-23
|
567
|
240
|
95
|
|
200
|
330
|
335
|
295
|
265
|
26
|
8-23
|
705
|
320
|
150
|
|
250
|
380
|
390
|
350
|
320
|
28
|
12-23
|
800
|
320
|
200
|
|
300
|
420
|
440
|
400
|
368
|
28
|
12-23
|
886
|
400
|
280
|
|
350
|
450
|
500
|
460
|
428
|
30
|
16-23
|
968
|
400
|
360
|
|
400
|
480
|
565
|
515
|
482
|
32
|
16-25
|
1090
|
500
|
500
|
|
450
|
510
|
615
|
565
|
538
|
32
|
20-25
|
1175
|
500
|
590
|
|
500
|
540
|
670
|
620
|
585
|
34
|
20-25
|
1414
|
720
|
680
|
|
600
|
600
|
780
|
725
|
685
|
36
|
20-30
|
1593
|
720
|
951
|
|
700
|
660
|
895
|
840
|
800
|
40
|
24-30
|
1812
|
800
|
1950
|
|
|
