不锈钢内螺纹闸阀|丝口闸阀|丝扣闸阀
http://www.hushanfamen.com/Valve_Product_775.html

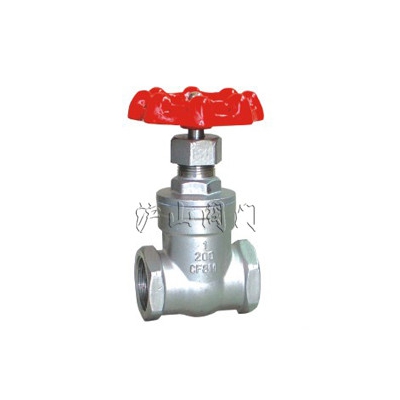

不锈钢内螺纹闸阀|丝口闸阀|丝扣闸阀

产品名称: 不锈钢内螺纹闸阀
产品型号: Z14H、Z14W
产品口径: DN15-50mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

  是国内著名〖不锈钢内螺纹闸阀〗制造商,也是国内大型【】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖不锈钢内螺纹闸阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

沪山阀门制造(上海)有限公司

一、不锈钢内螺纹闸阀 产品说明

1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

二、不锈钢内螺纹闸阀 性能规范

型号

公称压力
(MPa)
实验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)

Z14H-16C
Z14W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRICACID

硝酸类

ACETICACID

醋酸类

NITRICACID

Z14W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

Z14W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETICACID

Z14W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

三、不锈钢内螺纹闸阀 主要零部件材料

序号NO.

零件名称 材质

1

阀体

不锈钢CF8M/CF8

2

闸板

不锈钢CF8M/CF8

3

阀杆

不锈钢SS316/304

4

阀盖

不锈钢CF8M/CF8

5

填料

聚四氟乙烯PTFE

6

止推垫片

不锈钢SS304

7

阀杆架

不锈钢SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不锈钢SS304

10

填料压盖螺母

不锈钢SS316/SS304

11

手轮

铝合金

12

铬牌

13

手轮垫片

不锈钢SS304

14

手轮螺母

不锈钢SS304

四、不锈钢内螺纹闸阀 主要连接尺寸及重量 单位:mm

不锈钢内螺纹闸阀 结构图
                  不锈钢内螺纹闸阀 结构图



SIZE

1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"

d

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100




沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
