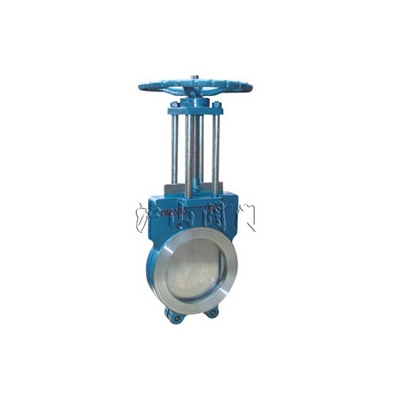

Z73X手动浆液阀
http://www.hushanfamen.com/Valve_Product_737.html
|
|
产品名称： |
Z73X手动浆液阀 |
| 产品型号： |
Z73X |
| 产品口径： |
DN50-1000mm |
| 产品压力： |
1.0MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
沪山阀门制造（上海）有限公司是国内著名〖Z73X手动浆液阀〗制造商，也是国内大型【闸阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Z73X手动浆液阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、Z73X手动浆液阀介绍
Z73X手动浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，伞齿轮浆液阀介质外泄等缺点。
二、Z73X手动浆液阀主要外形及连接尺寸(mm)
| 公称压力MPa |
试验压力 |
工作温度 |
适用介质 |
| 壳体MPa |
密封MPa |
| 0.6 |
0.9 |
0.66 |
≤80℃ |
纸浆、煤浆、水、灰渣 |
| 1.0 |
1.5 |
1.1 |
≤80℃ |
三、Z73X手动浆液阀主要外形及连接尺寸(mm)
| 公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
| PN6 |
PN10 |
| 50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
| 65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
| 80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
| 100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
| 125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
| 150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
| 200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
| 250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
| 300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
| 350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
| 400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
| 450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
| 500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
| 600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
| 700 |
140 |
140 |
840 |
800 |
800 |
1680 |
24-M27 |
| 800 |
190 |
190 |
950 |
905 |
800 |
1910 |
24-M30 |
| 900 |
203 |
203 |
1050 |
1005 |
800 |
2130 |
28-M30 |
| 1000 |
216 |
216 |
1160 |
1115 |
800 |
2350 |
28-M30 |
| 1200 |
254 |
254 |
1380 |
1325 |
800 |
2650 |
32-M30 |
|
|
