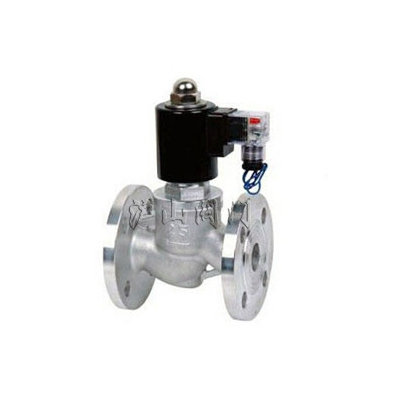

	产品名称：	不锈钢防爆蒸汽电磁阀
	产品型号：	ZBSF
	产品口径：	DN10-150mm
	产品压力：	1.6MPa
	产品材质：	不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

一、不锈钢防爆蒸汽电磁阀--用途

ZBSF不锈钢防爆蒸汽电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

二、不锈钢防爆蒸汽电磁阀--主要特点

耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。

三、不锈钢防爆蒸汽电磁阀--结构原理

　　本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。

　　常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。

四、不锈钢防爆蒸汽电磁阀--技术参数

项目

说明

工作介质

腐蚀性流体、超净流体、食用流体
ZBSF-1：气体用 ZBSF-1Y：液体用
ZBSF-2：气体用 ZBSF-1Y：液体用

介质温度（℃）

ZBSF-1（1Y）：≤60℃

ZBSF-2（2）：≤280℃

公称压力（MPa）

1.6

工作压差（MPa）

0～1.6

0.05～1.6

公称通径（mm）

10

15

20

25

32

40

50

65

80

100

125

150

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数

泄漏量

按JB/T7352-94·F规定

功耗

AC≤70VA

防爆标志

DIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40～+60℃

五、不锈钢防爆蒸汽电磁阀--外表尺寸

公称通径 DN	内螺纹连接		法兰连接
	外形尺寸	内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	115	65	65	46	14	2	4-Φ14
20	148	92	3/4	181	115	105	75	56	16	2	4-Φ14
25	148	110	1	210	126	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	152	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	165	168	110	84	18	3	4-Φ18
50	192	162	2	252	190	165	125	99	20	3	4-Φ18
65				265	241	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18
125				416	380	250	210	184	22	3	8-Φ18
150				440	400	285	240	211	24	3	8-Φ22
