污水复合式排气阀
http://www.hushanfamen.com/Valve_Product_398.html

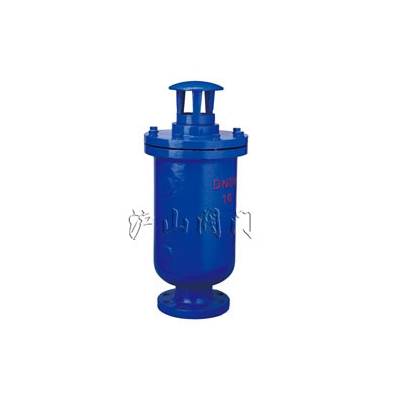

产品名称:
污水复合式排气阀
产品型号: SCAR
产品口径: DN50-250mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

产品名称 污水复合式排气阀   产品型号 SCAR
  驱动方式 手动   连接形式 法兰
  结构形式 复合式   密封材料 橡胶
  压力范围 1.0MPa   公称通径 DN50-DN250
  常用材质 灰铸铁   技术咨询 021-31007323



沪山阀门制造(上海)有限公司是国内著名〖污水复合式排气阀〗制造商,也是国内大型【排气阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖污水复合式排气阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、污水复合式排气阀概述:

污水复合式排气阀为圆桶式阀体,其内部主要有不锈钢浮球及塞头。 复合式排气阀装设于泵浦出水口处或送配水管线中,用以大量排出管道中的集结之空气,以增进水管及抽水机使用效率,管内一旦出现负压时,此阀能迅速吸入空气,
以确保管线不会因负压而被损坏,压力等级1.0MPa。


二、污水复合式排气阀作用原理:

当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,
如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,
吸入空气确保管线安全。

三、污水复合式排气阀零件名称材料:


序号

名称

材质

1

械杆B

不锈钢、锡青铜

2

活塞

不锈钢、锡青铜

3

顶塞

铝青铜+橡胶

4

杠杆A

不锈钢、锡青铅

5

垫圈环

合成橡胶

6

导套

不锈钢、铸黄铜

7

杠杆架

不锈钢、铸黄铜

8

浮球

不锈钢

9

阀盖

灰铸铁、Q4400-15

10

阀体

灰铸铁、Q4400-15

11

排气帽

灰铸铁、Q4400-15



四、污水复合式排气阀主要连接尺寸:

污水复合式排气阀

公称通径 DN(mm)

H

D

D1

Z

Ф-d

50

490

165

125

4

19

80

590

200

135

8

19

100

750

220

180

8

19

150

820

285

240

8

23

200

1000

340

295

8

23

250

1200

395

350

12

23

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
