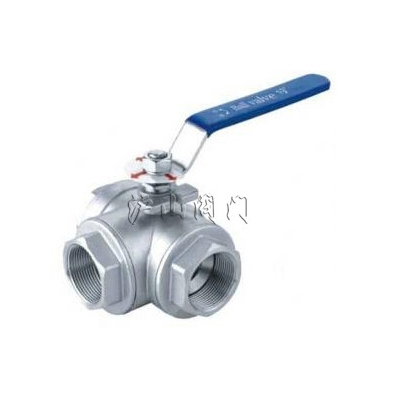

三通螺纹球阀

产 品 价 格: 议价

品牌 / 型号:
配 送 仓 库:
上海现货
购 买 数 量:
总量:300/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2797访问
更 新 时 间:
2016-09-06 09:27

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司
三通螺纹球阀
http://www.hushanfamen.com/Valve_Product_665.html



产品名称:
三通螺纹球阀
产品型号: Q14F
产品口径: DN15-50mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

沪山阀门制造(上海)有限公司是国内著名〖三通螺纹球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖三通螺纹球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、三通螺纹球阀产品概述

1.三通螺纹球阀公称压力:1.6-6.4MPa

2.适用温度范围:-20~232~350℃

3.适用介质:水、油、气及某些腐蚀性液体W.O.G

4.适用范围:啤酒、饮料、 乳品、制药、生物工程等。

二、三通螺纹球阀主要材料

序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8

三、三通螺纹球阀主要尺寸

三通螺纹球阀结构图

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

530

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

725

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

1000

11/4"

25

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

2000

11/2"

32

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC

4650



沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
产品技术参数

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提
