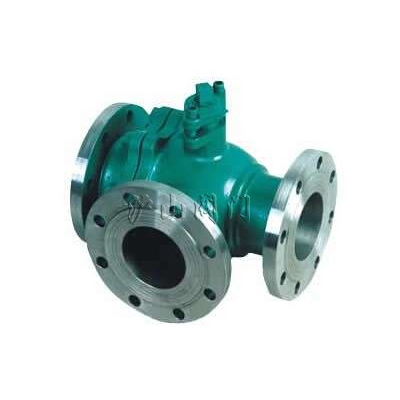

三通法兰球阀
http://www.hushanfamen.com/Valve_Product_664.html



产品名称: 三通法兰球阀
产品型号: Q44(5)
产品口径: DN15-200mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

一、Q44(5)三通T(L)球阀 主要零件材质

零件名称

材 质
GB ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺柱

35CrMoA

A193-B7

二、Q44(5)三通T(L)球阀 主要性能规范

公称压力 PN(MPa)

试验压力
壳体 Shell 高压液密封 低压气密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28-350℃

应用规范

连接法兰

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验

GB9/T 9092-99、API 598

其余制造规范均按本厂标准

三、Q44(5)三通T(L)球阀流向示意图

 三通球阀流向示意图

四、Q44(5)三通T(L)球阀 主要外型连接尺寸表

三通球阀结构图




主要
尺寸

公称通径
15 20 25 32 40 50

L

150

150

180

200

220

240

H

90

90

102

115

135

140

W

140

140

155

250

250

350



主要
尺寸

公称通径
65 80 100 125 150 200

L

260

280

320

380

440

550

H

155

185

210

275

305

335

W

350

420

700

1000

1300

1800




沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
产品技术参数
