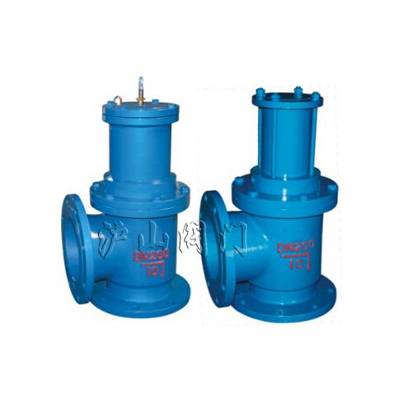

活塞式快开排泥阀

产 品 价 格: 议价

品牌 / 型号:
配 送 仓 库:
上海现货
购 买 数 量:
总量:300/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2799访问
更 新 时 间:
2016-09-06 09:27

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司
活塞式快开排泥阀
http://www.hushanfamen.com/Valve_Product_1276.html

产品名称: 活塞式快开排泥阀
产品型号: J644X、J744X
产品口径: DN80-500mm
产品压力: 1.0-1.6MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。
一、活塞式快开排泥阀概述:
J644X、J744X型液动活塞式快开排泥阀和气动活塞式快开排泥阀一般都是安装在各类出水处理厂或工业用沉淀池的底部壁外,用以排除沉淀池内的泥沙及污物。
、活塞式快开排泥阀工作原理:
快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动阀瓣升降,使阀体通道开或闭,以达到液体通断。液压缸的活塞密封件为L型皮碗,快开排泥阀的密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二拉四通换向阀集中控制,操作方便。
三、活塞式快开排泥阀性能参数:
四、活塞式快开排泥阀主要外形尺寸:
活塞式快开排泥阀主要外形尺寸

公称通径
DN
尺寸mm
接管螺管G
阀杆材料
H
L1
L2
80
480
135
125
1/2"
不锈钢
100
500
145
125
1/2"
不锈钢
150
620
175
145
1/2"
不锈钢
200
735
225
185
1/2"
不锈钢
250
805
260
205
1/2"
不锈钢
300
940
280
245
3/4"
不锈钢
350
1100
305
270
3/4"
不锈钢
400
1200
340
310
1"
不锈钢

五、活塞式快开排泥阀典型安装示意图:
 活塞式快开排泥阀典型安装示意图
    J744X、J644X快开排泥阀主要分为活塞式和膜片式两种;活塞式具有使用寿命长,开阀速度快,开阀行程大等特点,膜片式具有对泥沙不敏感等特点,快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。快开排泥阀液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。

 公称压力
 1.0MPa
 液压缸工作介质
 清水、气
 液压缸工作压力
 0.15-1.0MPa
 介质温度
 0-80℃

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
公司提供定制,加工,解决方案。
产品技术参数

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提
