YJF型高压截止阀
http://www.hushanfamen.com/Valve_Product_1157.html
|
|
产品名称： |
YJF型高压截止阀
|
| 产品型号： |
YJF型 |
| 产品口径： |
DN10-50mm |
| 产品压力： |
32MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
沪山阀门制造（上海）有限公司是国内著名〖YJF型高压截止阀〗制造商，也是国内大型【液压阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖YJF型高压截止阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

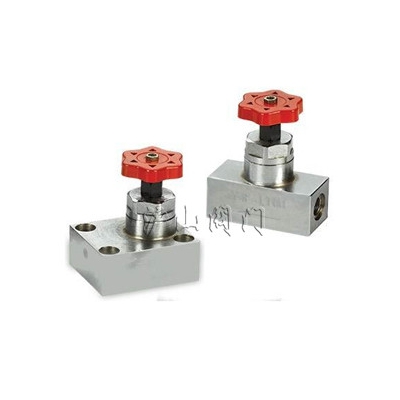

YJF型高压截止阀
图形符号
型号说明
① 产品代号：YJF高压截止阀
② 连接形式：L-管式、F-法兰式、B-板式
③ 公称通径：10、15、20、25、32、40、 50mm
④ 压力等级： H-32MPa
外形尺寸
|
型号
|
Hmax
|
h
|
L
|
D
|
d
|
M
|
|
YJF-L10H
|
116.5
|
74
|
90
|
Ф100
|
□42
|
M18×1.5
|
|
YJF-L15H
|
116.5
|
74
|
90
|
Ф100
|
□42
|
M22×1.5
|
|
YJF-L20H
|
202
|
100
|
120
|
Ф120
|
Ф60
|
M27×2
|
|
YJF-L25H
|
220
|
93
|
135
|
Ф120
|
Ф70
|
M33×2
|
|
YJF-L32H
|
241
|
113
|
150
|
Ф160
|
Ф70
|
M42×2
|
|
型号
|
Hmax
|
H1
|
L椀?
|
L1
|
d1
|
d
|
D
|
A×A
|
|
YJF-F10H
|
162.5
|
74
|
120
|
10
|
Ф12.5
|
Ф18.5
|
100
|
54×54
|
|
YJF-F15H
|
181.5
|
82
|
132
|
11
|
Ф16
|
Ф22.5
|
120
|
54×54
|
|
YJF-F20H
|
202
|
100
|
140
|
12
|
Ф20
|
Ф28.5
|
120
|
58×58
|
|
YJF-F25H
|
220
|
93
|
185
|
13
|
Ф25
|
Ф34.5
|
120
|
68×68
|
|
YJF-F32H
|
241
|
113
|
204
|
16
|
Ф32
|
Ф43.5
|
160
|
76×76
|
|
YJF-F40H
|
280
|
120
|
230
|
18
|
Ф38
|
Ф51
|
180
|
92×92
|
|
YJF-F50H
|
318.5
|
138
|
245
|
20
|
Ф48
|
Ф61
|
200
|
100×100
|
|
型号
|
Hmax
|
L
|
D
|
h
|
A
|
A1
|
B
|
B1
|
C
|
C1
|
d
|
d1
|
d2
|
|
YJF-FB10H
|
113
|
106.5
|
Ф100
|
40
|
85
|
70
|
65
|
50
|
18.5
|
46.5
|
Ф22
|
Ф10
|
Ф11
|
|
YJF-FB20H
|
197
|
130
|
Ф120
|
70
|
113
|
97
|
81
|
65椀?
|
22.2
|
68.5
|
Ф35
|
Ф20
|
Ф17
|
|
YJF-FB25H
|
225
|
135
|
Ф120
|
75
|
117
|
112
|
85
|
85
|
24
|
72
|
Ф40
|
Ф25
|
Ф17
|
|
YJF-FB32H
|
246
|
160
|
Ф160
|
80
|
127
|
127
|
92
|
92
|
20.6
|
71.4
|
Ф45
|
Ф30
|
Ф21
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
