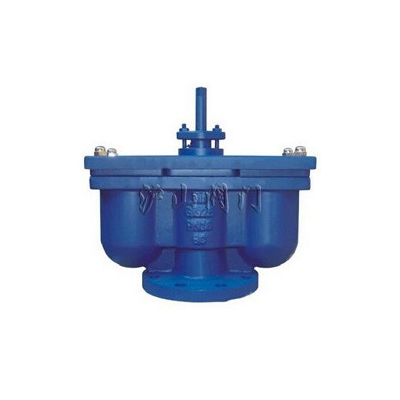

QB2法兰双口排气阀

产 品 价 格: 议价

品牌 / 型号:
配 送 仓 库:
上海现货
购 买 数 量:
总量:300/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2799访问
更 新 时 间:
2016-09-06 09:27

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司

QB2法兰双口排气阀
http://www.hushanfamen.com/Valve_Product_396.html



产品名称: QB2法兰双口排气阀
产品型号: QB2
产品口径: DN40-200mm
产品压力: 1.0MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

一、QB2法兰双口排气阀 概述:


法兰双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。


二、QB2法兰双口快排气阀 工作原理:


当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。


三、QB2法兰双口排气阀 用途及主要性能规范:


法兰单口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注:D>350mm管路请选单口排气阀(QB1-10)。
⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、最高温度100℃的管道上,使管道内的气体全部排出。


四、QB2法兰双口排气阀 双口排气阀主要外形及连接尺寸:



QB-2,QB2-10法兰双口快速排气阀结构图
                                        RQB2法兰双口快速排气阀结构图




型号

公称通径 主要尺寸(mm)
D D1 D2 L Z-φd 介质 阀体材料

QB2-10

40

145

110

85

430

4-φ18

铸铁

QB2-10

50

160

125

100

430

4-φ18

铸铁

QB2-10

75

195

160

135

470

4-φ18

铸铁

QB2-10

100

215

180

155

500

4-φ18

铸铁

QB2-10

150

280

240

210

540

8-φ20

铸铁

QB2-10

200

335

295

265

700

8-φ20

铸铁


五、QB2法兰双口排气阀 每小时排气量表:


规格

50

75

100

150

200

立方米/小时

4-173

85-352

14-597

22-904

27-1145

双口排气阀注意事项
(1)注:D>350mm管道请选单口排气阀(QBI-10)。
(2)安装双口排气阀,底下一定要安装一只保护阀门、球阀(RQ41F-16),以免检修停水。
(3)如需方要求排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。



沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
