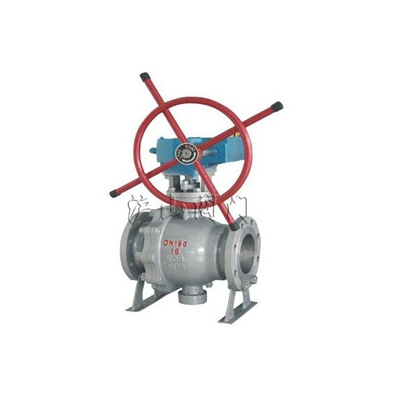

Q347固定式球阀
http://www.hushanfamen.com/Valve_Product_668.html



产品名称: Q347固定式球阀
产品型号: Q347
产品口径: DN15-1000mm
产品压力: 1.0-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

沪山阀门制造(上海)有限公司是国内著名〖Q347固定式球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Q347固定式球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、Q347固定式球阀简介

  固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的电动球阀

一、Q347固定式球阀主要零件及材质

零件名称

材质
GB ASTM

阀体

WCB

A216-WCB

弹簧

60Si2Mn

AISI 9260

密封圈

PTFE

PTFE

球体

1Cr18Ni9Ti

SS 304

45

AISI C 1045

填料

PTFE

PTFE

阀杆

1Cr13

A276-410

填料压盖

WCB

A216-WCB

支架

WCB

A216-WCB

压套

25

A105

“ 0”型密封圈

橡胶 Rubber

橡胶 Rubber

滑动轴承

PTFE &stainless steel

PTFE &stainless steel

螺柱

35CrMoA

A193-B7

螺母

35

A194-2H

阀座

25

A105

垫片

橡胶 Rubber

Viton

螺钉

35

A193-B7

固定轴

1Cr13

A276-410

底盖

25

A105

排污螺塞

25

A105

阀盖

WCB

A216-WCB

二、Q347固定式球阀技术规范

 Q347固定式球阀 尺寸图

设计依据

GB系列 GB API系列 API

设计标准

GB/T12237

API6D

ANSI B16.34

法兰连接结构长度

GB/T12221

API6D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

API6D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
HG20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

API598

三、Q347固定式球阀试验压力

压力等级

试验压力 (MPa)

公称压力 (PN)

磅级 (class)

壳体试验

密封试验

1.O

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

1Ok

2.4

1.5

-

20k

5.8

4.0



沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
