JM744X隔膜式快开排泥阀
http://www.hushanfamen.com/Valve_Product_1275.html

产品名称: JM744X隔膜式快开排泥阀
产品型号: JM744X
产品口径: DN100-500mm
产品压力: 1.0-1.6MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。
一、JM744X隔膜式快开排泥阀概述:
    快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。气动快开排泥阀将隔膜代替活塞,无运动摩檫,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。
二、JM744X隔膜式快开排泥阀主要技术参数

公称压力MPa
试验压力MPa
液压缸
工作介质
适用温度
适用介质
1.0
1.5
1.1
清水、气
≤80℃
水、污水
1.6
2.4
1.76

三、JM744X隔膜式快开排泥阀主要性能参数

公称通径
100~400mm
最低驱动压力
0.15MPa
法兰标准
GB/T 17241.6  GB/T 9113
试验标准
GB/T 13927  API598

JM744X隔膜式快开排泥阀主要零件材料:

零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
灰铸铁、球墨铸铁、铸钢
球墨铸铁、青铜
不锈钢
尼龙强化橡胶

JM744X隔膜式快开排泥阀主要连接尺寸:
JM744X隔膜式快开排泥阀外形结构图

公称通径
mm
尺     寸mm
H
L
L1
100
370
160
120
150
440
190
150
200
530
225
190
250
615
260
220
300
785
280
260
350
880
315
300
400
970
340
340

六、JM744X隔膜式快开排泥阀故障排除方法:

故障现象
检查内容
处理方法
阀门不能
正常启闭
电磁换向阀的输入电压是否正常。
按说明书要求输入电压
2、接插是否完好,接管有无泄漏,管路是否接错。
纠正接管泄漏问题按说明书要求接好管路
密封件有无破损,驱动压力是否正常
更换密封件,调试压力

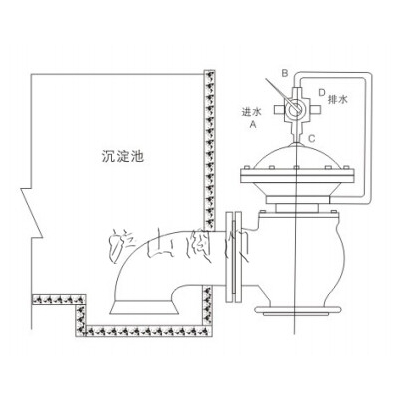

七、JM744X隔膜式快开排泥阀典型安装示意图:
JM744X隔膜式快开排泥阀典型安装示意图
