303不锈钢是奥氏体型分别含有硫和硒的易切削不锈耐磨酸钢，用于要求易切削和表面光洁度高的场合。
简介
品名：303不锈钢
标准：GB/T 1220
303不锈钢是奥氏体型易切削不锈耐磨酸钢，为改善该钢的性能，可在钢中加入不多于0.60﹪的钼，可耐烧蚀。

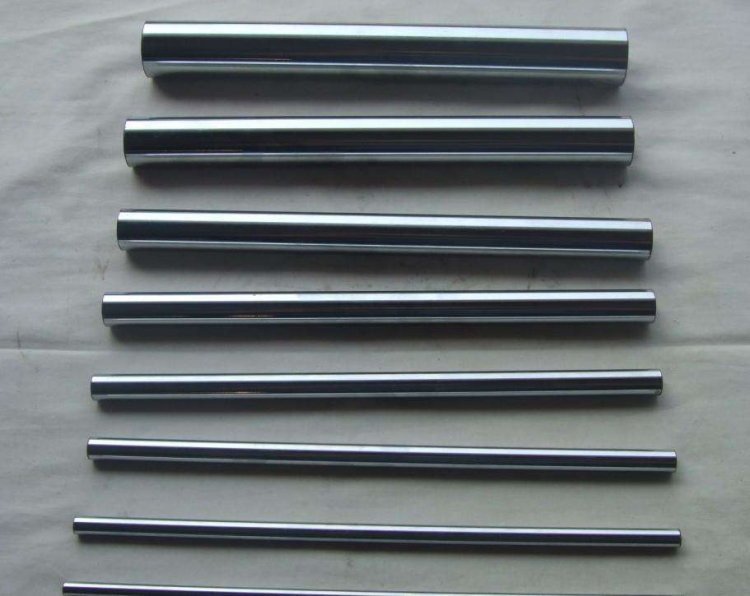

303不锈钢棒
303不锈钢棒
303不锈钢机械性能退火去应力后，抗拉515MPa，屈服205MPa，延伸率40%。不锈钢303的标准硬度HRB 90-100, HRC 20-25,注：HRB100 = HRC22.9。
303是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表面光洁度高的场合。303不锈钢提高切削性能和抗高温粘结性能。最适用于自动车床，螺栓和螺母。
应用领域:
石油、电子、化工、医药、轻纺、食品、机械、建筑、核电、航空航天、军工等行业!
化学成份
C :≤0.15%
Si :≤1.00%
Mn :≤2.00%
P :≤0.20%
S :≥ 0.15%
Cr :17.00-19.00（%）
Ni :8.00-10.00（%）
Mo :≤0.6%
力学性能
抗拉强度 σb (MPa)：≥520
条件屈服强度 σ0.2 (MPa)：≥205
伸长率 δ5 (%)：≥40
断面收缩率 ψ (%)：≥50
硬度 ：HB≤187HB; HRC≤90HRB; HV≤200HV
工艺
热处理规范：固溶1010～1150℃快冷。
金相组织：组织特征为奥氏体型。
标准编辑
分级
①国家标准GB ②行业标准YB ③地方标准 ④企业标准Q/CB
分类
①产品标准 ②包装标准 ③方法标准 ④基础标准
标准水平
Y级：国际先进水平 I级：国际一般水平 H级：国内先进水平
国标
GB1220-84 不锈棒材（I级） GB4241-84 不锈焊接盘园（H级）GB4356-84 不锈焊接盘园（I级） GB1270-80 不锈管材（I级）GB12771-91 不锈焊管（Y级） GB3280-84 不锈冷板（I级）GB4237-84 不锈热板（I级） GB4239-91 不锈冷带（I级）
