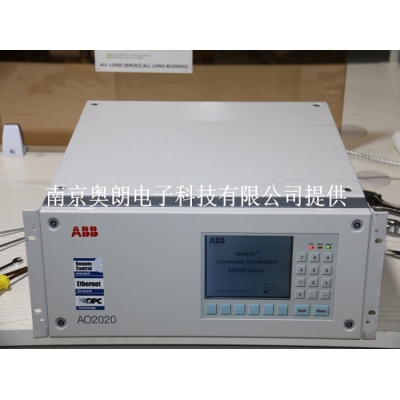

一、ABB AO2020分析仪主要技术指标：
1、分析对象：CO，CO2，NO，SO2，NH3，H2O，CH4 以及其它碳氢化合物。
2、重量：大约15kg（1个红外通道）、大约 21kg（2个红外通道）
3、电源功耗：单通道：大约 40 VA、 双通道：大约 70 VA
4、电源：100-240VAC±10% 48-63HZ
5、线性误差：±0.5% FS
6、响应时间：﹤3秒
7、模拟输出：0/2/4-20mA 最大负载750Ω
8、测量漂移：±1%FS/周
9、最大量程：视应用而定
10、最小量程：CO：0-10ppm CO2：0-5 ppm
11、测量量程：4个量程，量程自动切换

二、ABB AO2020分析仪使用方法
重要的安全信息
应用场合：AO2000系列气体分析仪可以连续测量气体或者蒸汽中各个组份的浓度。AO2000系列中非防爆的产品不可用于爆炸性气体的测量。
安全操作需要：正确的使用、安装、启动和维护。
人员资质：有资质的人员才可以安装、启动、操作和维护这套设备。
注意事项：安全须知、操作电气设备注意事项以及在可燃气，酸，凝析液条件下。
设备和人员安全：整套设备设计符合EN61010标准。
使用电气测量设备的安全提示

接地保护：完成其他接线之前先接地线。如果断开接地保护端子可能会对人员及设备造成伤害。
工作电压：确保工作电压在允许的范围之内。

开盖的风险：开盖之后电流有暴露得危险。
工作风险：操作之前必须断开所有电源。连接、断开电源需要有资质的人员来做。

充电电容：断电之后，电容10分钟之后放电完毕。
正确使用保险：必须使用熔断电流合适的保险，绝不可短接。

什么情况下不能继续使用：分析仪表已经很显然损坏了，或者已经使用，或者经过恶劣的环境中存储及运输。
安装指南
气路要短：气体分析仪离采样点越近越好。气样预处理装置离分析仪越短越好。

足够的空气循环：气体分析仪周围要有足够的空气流通，防止有害气体聚集。有多台设备时，各台设备必须保持一个机架的距离，用于散热。
避免恶劣工况：避免过冷、太阳直晒过热、环境温度变化过大、强空气对流、灰尘积累、腐蚀性气体及振动
振动：如果分析仪安装在分析柜里，最大的加速度振幅为0.01ms-2频率在0.1到200HZ之间。

采样气入口、出口条件

分析仪单元和气体单元的采样气和参比气入口条件：

1） 采样气露点必须低于大气温度5摄氏度。否则需要加装采样气冷却器或者捕液器。水蒸气会影响测量的准确度
2） P正压=P绝压—P大气压
3） T90<6秒
4） 避免气体流量突变
5） 分析仪的压阻Pe<=1000hPa(1 bar)
注意：采样气的温度、压力、流量必须维持在一个常量以保证测量的精确度气体出口条件：出口气体压力必须和大气压力一致。 可燃、腐蚀或者有毒气体：如果采样气中含有可燃、腐蚀或者有毒气体，则壳体必须吹扫。 各类气体分析仪单元应用范围： 模块类型 Caldos17 应用场合 如果气体组份中含有CL2、HCL、HF、SO2、NH3、H2S或者其他腐蚀性气体，请咨询ABB分析仪表部门 如果气体组份中含有CL2、HCL、HF或者其他腐蚀性气体，请咨询ABB分析仪表部门 不可用于含有高腐蚀性组份的气体。比如CL2、HCL。使用前必须除去其中的氯成分 Magnos106 Uras14 Limas11 标准检测器 石英检测器 安全检测器  适合检测非腐蚀性的气体不适合检测高腐蚀性的气体 有毒气体 使用空气或者氮气对壳体吹扫（<=20 l/h） 使用空气或者氮气对壳体吹扫（<=20 l/h），使用聚四氟乙烯作为气管线 使用氮气对壳体吹扫（<=20 l/h） 使用空气或者氮气对壳体吹扫（<=20 l/h） 使用空气或者氮气对壳体吹扫（<=20 l/h） 腐蚀性气体 可燃气体 氧气探头 使用氮气对壳体吹扫（<=20 l/h） 使用氮气对吹扫检测器 水露点>=2摄氏度。氧气探头不能和干燥的可燃气体一同使用。也不能在含有硫化氢、氯化物、氟化物、重金属、悬浮物的场合 零点校验 校验气或者其他不含该组份的替代气 不含氧气的处理气及其他替代气 量程校验 校验气或者气体浓度已知的采样气及其他替代气 已知氧气浓度的处理气或者替代气 能够测量>=95%到100%的氧气，使用的校验气氧气浓度在量程范围之内 校验气的浓度必须在测量范围之内。避免使用含有氧气的校验气来测量可燃气体 校验检测器（可选） 校验量程而不校验检测器：使用各自的校验气。量程气浓度为测量限值的70%-80% 自动校验和外部控制校验： 校验气是混合物，所有的检校验用测试气 分析仪模块 Caldos15 Caldos17 Magnous106 测量值有限定的情况 单点校验 Uras14 Limas11 氮气或者空气 如果空气中含有与采样气中相同的成分，必须先除去 必须使用冷却器将水蒸气吸收 仅对Uras14 测器都是同步校验的 仅对Limas11 所有分析仪模块 准备校验气的时候注意其分析仪数据单 在校验多组份分析仪时，可能会出现灵敏度交叉影响或者在进行内部外部测量时载气修正被取消的情况。因此，在校验的时候必须使用校验气以及惰性气体，如氮气 大气，氧气含量为（20.96%）或者其他合成气体 氧气探头 校验气露点 零点不校验 校验气露点必须和采样气一致 吹扫气 吹扫气：测量可燃气的可用氮气，测量腐蚀性气体的时候可用仪表气（仪表气规格：最大颗粒尺寸为40um，最大油含量为1mg/m3,最高露点值为3摄氏度（对于Limas11和Uras14分析模块的吹扫气不能含有和采样气一样的气体） 吹扫气的流量：吹扫气流量和吹扫过程持续时间同被吹扫物的体积有关系，流量越低吹扫持续的时间越长。 被吹扫物体 气路 中央控制单元 分析仪模块 吹扫气流量 100 l/h(最大) 200 l/h(最大) 200 l/h(最大) 持续时间 大约20秒 大约1小时 大约3分钟 测量气流量控制： 设备入口的吹扫气流量恒定最大为20 l/h，正压为Pe=2-4 hPa。由于泄漏的损失入口流量为20 l/h时，出口流量大约为5-10 l/h。流量计的量程应在7 到 70 l/h之间。压力降小于4hPa，使用针阀调节流量。
注意：使用时防止窒息情况的发生，吹扫气流量控制必须在入口不能在出口，否则会造成壳体密封圈的损坏及薄膜键盘的损坏。
分析仪工作电源：气体分析仪的中央处理单元的工作电源为115V或者230V交流电，它能够输出一个24V的直流电源给电子单元和分析模块供电。 分析模块的电源：分析模块的工作电源是24V直流5%偏差 如果分析模块安装在中央处理单元里面，则其可由中央单元供电。如果安装在独立的系统中有如下三种情况：
1) 分析模块可由中央处理单元通过可选的-Z01电源线供电
2)如果分析模块安装在系统壳体里面，则可以使用给AO2000系统供电电源 3)如果有两个以上的分析模块安装在系统壳体里面，必须使用外加电源 应用：中央控制单元可以为其他电气模块和一路内部或外部分析仪模块提供24V直流电源。 AO2000供电电源规格： 输入电压、输入电流 频率范围 85-115-140 VAC, 最大电流 2.5A 185-230-250 VAC
