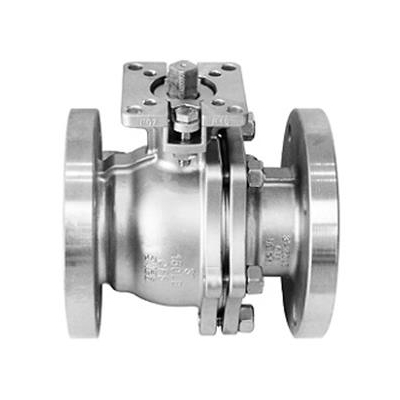

Q41F-150LB美标不锈钢球阀

Q41F-150LB美标不锈钢球阀
美标不锈钢球阀简介
Q41F美标不锈钢球阀设计制造标准是API 600、API 602，在管路中主要用来做切断、分配和改变介质的流动方向。Q41F美标法兰球阀整体硅溶胶精密铸造阀体，阀体表面精细、美观，无需打磨。设计有防静电，耐火结构，阀体等部件选用优质不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验，经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。
美标法兰球阀工作原理：
美标法兰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
二、美标不锈钢球阀主要用途
Q41F美标不锈钢球阀选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩。适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的控制系统中。
三、美标不锈钢球阀产品特点
1、全通径，浮动/固定球  1、Full port，floating or trunnion mounte type
2、中法兰螺栓连接       2、Bolted bonnet
3、防冲出阀杆           3、Blow out proof stem
4、防火防静电结构       4、Fire durable and anti static safety
5、美标结构改进型       5、Structure improve on api
6、启闭定位机构         6、Opening and closing position
7、蜗轮操作选配         7、Available with wormgear operator
8、标准法兰连接         8、Fanged ends
四、美标不锈钢球阀使用范围
☆通经范围：DN15～DN200
☆压力范围：150LB～600LB
☆温度范围：-10℃～300℃
☆介质范围：水、油品、气体、燃气等。
美标法兰球阀设计标准：
设计和制造标准按照: ASME B16.34,API6D；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；
五、美标不锈钢球阀技术规范
设计依据 日标系列 美标系列
设计标准 BS5351 AP16D ANSI B16.34
法兰连接结构长度 JIS B2002 AP16D ANSI B16.10
结构长度(焊接) - AP16D ANSI B16.10
连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47
对焊端 - ANSI B16.25
试验和检验 JIS B2003 AP16D AP1598
