叠片过滤器

抢购进度:
1

产 品 价 格: ¥6800.00/支

品牌 / 型号:
励进 LJDP
配 送 仓 库:
浙江 杭州市现货
购 买 数 量:
总量:8/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 3 日内发货
浏 览 次 数:
29访问
更 新 时 间:
2019-01-22 10:43

立即购买加入购物车人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 励进
  • 型号: LJDP
  • 联系人: 赵经理
  • 手机: 18667156525
  • QQ: 1519858881

其他: 加入收藏违规举报诚信档案更多产品

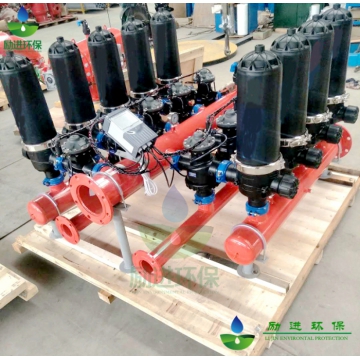

自动反冲洗叠片过滤器
 叠片过滤器3寸4单元产品概述

3寸叠片式过滤芯是由一组两面带沟槽的盘片组成,沟槽棱边形成的交叉点可以把水中固体物截留,由于同时具有了表面拦截和深度凝聚的作用,大大提高了过滤效果。同时由于叠片式过滤系统具有高效反洗,全自动连续运行,自耗水低,占地面积小,运行可靠的特点,过滤系统的反洗过程轮流交替进行,工作、反洗状态之间自动切换,可确保连续出水,系统压损小,因此叠片式过滤系统的技术优势十分明显。

现在长沙多灵环保科技有限公司结合多年经验,对传统的技术进行了改进和提高,开发了新型的有自主知识产权的叠片式过滤系统。

*为了达到叠片过滤器的自动反清洗的任务,大流量的叠片过滤站均使用多单元组合而成。

*过滤器单体由高耐压的聚酰胺结合增强玻璃纤维材料注塑成壳体,使用开启方便的不锈钢卡箍锁定。

*滤芯架为复杂而精密的伸缩式柱形结构,经一次注塑成形。液压动作机构均位于密封性极好的柱体结构内,可有效地防止堵塞失效,延长使用寿命。

*聚丙烯材质的高强度叠片在滤芯体的压紧下,形成牢固的柱形体过滤体系,从而为各种精度的过滤要求提供可靠过滤效果。

*过滤站的进出水管有喷塑碳钢管、不锈钢管和纯塑聚乙烯管供用户选择。









叠片过滤器3寸4单元运行

过滤系统有两种运行状态:过滤状态和反冲洗状态



过滤模式:在过滤状态下,浊水从滤芯外面通过叠片,过滤叠片在弹簧力和液力的作用下被紧紧地压在一起,杂质颗粒截留在叠片交叉点,经过过滤的净水从过滤器中流出。

反冲模式:当到达一定的压差时或时间,系统自动进入反洗状态,控制器控制阀门改变水流方向,反冲水压使弹簧收紧使叠片被松开,位于滤芯支柱上的喷嘴沿切线喷射,使叠片旋转,将截留在叠片上的杂质冲洗甩出。



叠片过滤器3寸4单元技术参数

系统工作压力:0.20.8Mpa;反洗压力:0.150.8Mpa

工作温度:﹤60℃

PH值:4-13

过滤单元(A)数目:2-10

系统反洗方式:采用其他过滤单元的出水对每个单元逐个分别反洗,直到全部完成

进水管(B):碳钢防腐/不锈钢材质,法兰接口;

出水管(C):碳钢防腐/不锈钢材质,法兰接口;

排水管(D):法兰接口

反冲洗阀门(E):铸钢/塑料材质

系统控制器(F):全自动专用控制器,绝缘等级为国际标准IP65



叠片过滤器3寸4单元设计选型

1.原水水质分类:

A. 优良水质:城市自来水,从稳定的含水层抽取的井水;

B. 一般水质:循环冷却水,经沉淀处理过的地面水,经过有效沉积完全生物处理过的排水;

C. 较差水质:从水质很差的含水层抽取的地下水,经过有效沉淀,但未经或经很少的生物处理的排水,有微生物大量繁殖的地面水;

D. 很差水质:从很脏或富含铁锰的井中抽取的井水,受洪水影响且未经沉淀的地面水,未经沉淀及生物处理的排水。

不同的来水水质对过滤器的运行周期影响很大,通常选择系统时应保证系统反洗间隔不小于1小时。

2.过滤精度选择:

选择过滤器过滤精度即盘片,对保证叠片式过滤系统在整个水系统发挥应用的作用有着重要意义,只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时,推荐选择的过滤精度。

过滤系统的应用

选择过滤精度

优质供水预处理

20μ

生活饮用水预处理、各种生产工艺用水、喷嘴保护

50μ

循环水过渡、给水处理预过滤

100μ

中水处理、废水处理

200μ

原水水质及要求过滤后达到的精度以及每小时产水量是选择我们过滤系统的依据。

3.反冲洗模式的选择

3.1进水压力大于(***小反冲洗压力+1.2公斤),过滤流量大于反冲洗流量的5倍,可选择内源反冲洗模式,可以不用背压阀。

3.2.进水压力大于(***小反冲洗压力),过滤流量大于反冲洗流量1.5倍以上的,可以选择内源反冲洗模式,但必须含自动背压阀

3.3其它情况下,必须选择外源反冲洗模式或集体反冲洗模式。



叠片过滤器3寸4单元选型数据表

叠片过滤器3寸3单元过滤单元的技术参数



过滤单元

过滤精度
(微米)

反洗流量
(m³/H)

过滤流量(m³/H)

优良水质

一般水质

较差水质

很差水质

2寸过滤单元

130-400

8-11

25

19

13

8

100

20

15

10

6.5

55-70

14

11

7.5

5.5

20-40

6

5

3

2

3寸过滤单元

130-400

16-22

38

30

22

15

100

30

22

16

11

55-70

20

16

12

9

20-40

10

8

6

4

4寸过滤单元

130-400

40-55

100

75

50

35

100

90

70

45

30

55-70

55

45

30

20

20-40

30

25

15

10

叠片过滤器3寸3单元系统的技术参数



原水水质

优良水质

一般水质

较差水质

很差水质

过滤精度

200μ

100μ

50μ

200μ

100μ

50μ

200μ

100μ

50μ

200μ

100μ

50μ

过滤器型号

流量m3/h

流量m3/h

流量m3/h

流量m3/h

DLLF-2-2

≤38

≤30

≤22

≤29

≤22

≤18

≤21

≤15

≤13

≤13

≤10

≤8

DLLF-2-3

57

45

33

43

33

26

31

22

18

18

14

10

DLLF-2-4

76

60

44

57

44

35

41

30

24

25

19

14

DLLF-2-5

95

75

55

72

55

44

51

37

30

31

23

17

DLLF-2-6

114

90

66

86

66

53

62

45

36

37

28

21

DLLF-3-3

111

90

60

84

66

48

60

45

33

36

28

19

DLLF-3-4

148

120

80

112

88

64

80

60

44

48

37

26

DLLF-3-5

185

150

100

140

110

80

100

75

55

60

47

32

DLLF-3-6

222

180

120

168

132

96

120

90

66

75

56

39

DLLF-3-7

259

210

140

196

154

112

140

105

77

84

66

45

DLLF-3-8

296

240

160

224

176

128

160

120

88

96

75

52

DLLF-3-9

333

270

180

252

198

144

180

135

99

108

85

58

DLLF-3-10

370

300

200

280

210

160

200

150

110

120

94

65

DLLF-4-3

224

176

128

168

129

102

120

88

70

72

55

40

DLLF-4-4

280

210

160

210

154

128

150

105

88

90

65

51

DLLF-4-5

374

294

214

281

216

171

200

147

118

120

91

68

DLLF-4-6

448

352

256

336

258

205

240

176

141

144

109

81

DLLF-4-7

522

410

298

392

301

238

280

205

164

168

127

94

DLLF-4-8

597

469

341

448

344

273

320

234

188

192

146

108

﹡可根据用户需要设计非标产品

公司提供定制,加工,解决方案。
产品技术参数
品牌: 励进
型号: LJDP
联系人: 赵经理
手机: 18667156525
QQ: 1519858881

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提
