用途
QXBL型离心式潜水曝气机用于污水处理厂曝气池、曝气沉砂池中，对污水的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。进气量为10-320m3/h，增氧能力为0.37-24kgO2/h，电机功率0.75-22kw。
型号表示方法
QXBL -
┃ ┃
┃ ┗━━电机功率(KW)
┃
┗━━━━━━━━离心式潜水曝气机
特点
- 结构紧凑、占地面积小、安装方便；
- 除吸气口外，其余部分潜入水中运行，噪音小；
- 吸入空气多，产生气泡多而细，容氧率高；
- 无需提供气源，省去鼓风机，工程投资少；
- 结构采用新的技术设计，整机重量轻，运行安全可靠。
构造及工作过程

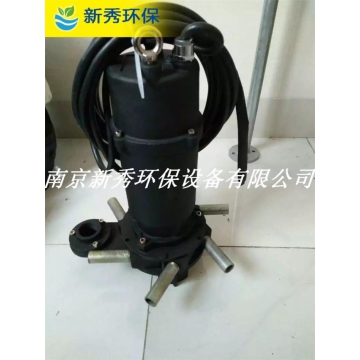

潜水曝气机由潜水泵、混合室、底座、进气管和消音器等组成。
进气管上端为空气吸入位于水面之上，下端与混合室联通，接通电源后由于叶轮旋转，高速水流从叶轮的出口流出经混合室使之形成负压，因而空气被吸入并与液体混合，混合液从周边流出，完成对液体的充氧。
主要性能参数
潜水离心曝气机可在下列条件下正常连续运行：
- ***介质温度不超过40℃
- 介质的PH值在5~9
- 介质密度不超过1150kg/m3
型号
TYPE
QXBL0.75
QXBL1.5
QXBL2.2
QXBL3
QXBL4
QXBL5.5
QXBL7.5
QXBL11
QXBL15
QXBL18.5
QXBL22
功率KW
0.75
1.5
2.2
3.0
4.0
5.5
7.5
11
15
18.5
22
电流A
2.4
4
5.8
7.0
8.8
12
17
24
32
39
45
电压V
380
转速rpm
1470
频率Hz
50
防护等级
F
***大潜水深度m
2
3
3
3.5
4
4
5
5
6
5.5
6
进气量m3/h
10
22
35
50
75
85
100
160
200
260
320
标准状态下清水的充气量kgO2/h
0.37
1
1.8
2.75
3.8
5.3
8.2
13
17
19
24
电气控制
按手动配置控制箱，接入曝气机热保和漏保控制线，可带PLC接口，亦可按用户要求配置。
D-QXB-I控制箱适用于电源为三相380V、频率50Hz，控制潜水曝气机的起停，可以通过PLC接口泵潜水曝气机运行的自动控制系统。并具有过载、短路、缺相、泄露、过热等保护功能。
