不锈钢冲压式潜水搅拌机QJB4/6-320/3-960

抢购进度:
1

产 品 价 格: ¥2000.00/支

品牌 / 型号:
南京新秀环保 QJB4/6-320/3-960
配 送 仓 库:
江苏 南京市现货
购 买 数 量:
总量:999/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 3 日内发货
浏 览 次 数:
45访问
更 新 时 间:
2018-01-13 05:18

立即购买加入购物车人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 南京新秀环保
  • 型号: QJB4/6-320/3-960
  • 电机功率: 4
  • 叶轮直径: 320
  • 叶轮转速: 960

其他: 加入收藏违规举报诚信档案更多产品

QJB潜水搅拌机厂家现货
 产品用途:



QJB型多功能螺旋式潜水搅拌机可分为高速混合搅拌系列和低速推流系列。



高速混合系列QJB型多功能旋流式搅拌机适用于污水处理厂平衡池、硝化/反硝化池、污泥处理和储存池,以及工业流程中搅拌含有悬浮物、固杂物的液体,防止沉淀。





适用范围:



QJB型多功能螺旋式潜水搅拌机主要适用范围:

· 污水、废水、污泥水的混合、均匀

· 稠化过程

· 污泥脱水过程

· 传热优化

· 污水池清洁

· 防止颗粒在池壁和池底的凝结和沉淀

· 去除悬浮物

· 防止结冰

· 创建水流

· 循环水等



使用条件:



搅拌机在下列条件下应能正常连续运行
1)***介质温度不超过40℃;
2)介质的PH值在5-9之间;
3)液体密度不超过1.15千克/立方米;
4)长期潜水运行,潜水深度一般不超过20m。



产品型号说明:

 型号选型






性能特点:

 1、QJB型多功能螺旋式潜水搅拌机结构紧凑,体积小,重量轻,操作维护简单、安装检修方便、使用寿命长。
 2、叶轮具有合理的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
 3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
 4、电机绕组绝缘等级为F级,防护等级为IP68,选用进口一次性润滑免维护优质轴承,具有油室泄露检测和独有专利的电机绕组过热保护和防凝露装置,使电机的工作更加安全可靠。
 5、两道独立的机械密封,机械密封的摩擦付材质为耐腐蚀的碳化钨。所有外露紧固件均为不锈钢材质。

 6、独特的电缆密封设计,排除了电缆漏水的隐患。

 7、标准部件采用点解分离技术,可以有效防止腐蚀。



选型注意事项:

为保证取得合理效果,请使用方提供如下资料:
1、运用目的;
2、池型;
3、池尺寸,包括水深;
4、介质特性:包括粘度、密度、温度、固体物含量等。

结构简介:



    QJB型多功能螺旋式潜水搅拌机主要由设备主机、安装系统及电控设备组成。



QJB型多功能螺旋式潜水搅拌机按其作用形式可分为高速混合型潜水搅拌机和低速推流型潜水搅拌机。高速混合型潜水搅拌机按其结构特点又分为直联冲压式潜水搅拌机和非直联式潜水搅拌机。低速推流型潜水搅拌机属于非直流式潜水搅拌机。



混合系列JB型多功能螺旋式潜水搅拌机按其叶片成形方式分为铸件搅拌机和冲压搅拌机。铸件搅拌机叶片(叶轮)为铸造成形,机体外壳材料一般为铸铁。冲压搅拌机叶片为冲压成形,机体外壳材料为不锈钢。



直联冲压式结构的潜水搅拌机采用多极电机,水力部件经冲压成型,精度好、效率高,叶轮有不同的叶片角度。采用水力平衡的无堵塞的拽后设计,结构紧凑,体积小、重量轻,操作维护简单、安装方便快捷,使用寿命长。壳体全部采用不锈钢制造,外形美观流畅。经国家环保局认定,是国内外潜水搅拌机中的***产品。



混合型潜水搅拌机一般配置导流罩以增加轴向流动并减少径向流动,减少叶轮振动,增加运转的平稳性。而低速推流型潜水搅拌机不配置导流罩。




直联式潜水搅拌机:



直联式潜水搅拌机主要由叶轮、潜水电机***部分组成,叶轮直接装在电机轴上。

 直联式电机






潜水搅拌机选型表




安装系统说明:



    安装潜水搅拌机可采用的安装技术多种多样。南京凯普徳制泵有限公司提供了其中几种***常用、***方便、***快捷的安装方式,该专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。并且使用安全可靠。我们还可以提供其他安装方法的指导。



    潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节。吊架座、支撑架和下托架与池的联结均采用与预埋件焊接固定。客户订货时,请提供池深(H),以便我公司加工时确定导杆尺寸及支撑架的数量。安装系统的材质采用不锈钢(或碳钢)制造。起吊装置除吊架座外,数台搅拌机可共用一套。为方便搅拌机安装及起吊,应在起吊位置的护栏上开活动门。



一般情况下每个规格的搅拌机对应一种型式安装系统,如用户有特殊需要,可另配其它型式安装系统。各型式安装系统其结构有所不同。



安装注意事项:



1、导杆应与水平面垂直,可采用铅垂校正;



2、起吊潜水搅拌机时,叶轮端较水平面上仰5°;



3、起吊中心和潜水搅拌机的起吊重心处于同一垂直线上;



4、导杆与支撑架应与池底预埋件焊接牢固。



安装系统及尺寸:








安装系统III



    安装系统II适用于混合型多功能旋流式潜水搅拌机,型号:QJB4/12-620/3-480、QJB5/12-620/3-480、QJB7.5/12-620/3-480、QJB10/12-620/3-480、QJB12/12-700/3-480

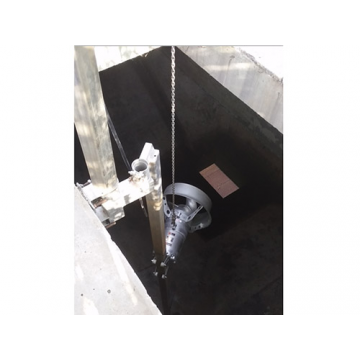

安装系统III主要由手拉葫芦、起吊架、吊架座、起吊环链、上支撑架、导杆、中间支撑架(池深≤4m时无需配备)、限位架、底座等组成。导杆通过焊接在本体上的绞轴定位于上支撑架、中间支撑架、底座同心轴线上,并可在水平面内转动±60°,以适应不同方向搅拌或推流,消除水池中的死区,使水流处于合理运行状态。潜水搅拌机通过导轮沿导杆上下移动;起吊架可安装在支座上并可绕其定位轴线选择360°,以方便安装及维护。为增加潜水搅拌机运行时的可靠性,减缓潜水搅拌机运行中的振动,一般限位架直接焊接在导杆上,并在潜水搅拌机与限位架间加设减震块。限位架焊接在导杆上可在出厂前焊接,也可在现场安装时焊接。如用户无特殊要求,一般在出厂前焊接。该安装系统与基础采用预埋钢板焊固的联接方式。



 undefined














搅拌机所需要的配套功率是按容积大小,搅拌液体的密度、粘度和搅拌深度而确定的,根据具体情况应采用一台或多台搅拌机。


*  由于技术不断进步,南京新秀环保设备有限公司保留修改设计的权利,选型问题,请于南京新秀环保设备有限公司技术工程部联系。


▲ QJB型多功能螺旋式潜水搅拌机必须完全潜入水中工作,QJB型多功能螺旋式潜水搅拌接受***小潜入深度为90mm。不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作。若用户有特殊使用要求,可与我公司技术工程部联系,我们为其提供解决方案。

公司提供定制,加工,解决方案。
产品技术参数
品牌: 南京新秀环保
型号: QJB4/6-320/3-960
电机功率: 4
叶轮直径: 320
叶轮转速: 960

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提

QJB潜水搅拌机厂家现货
