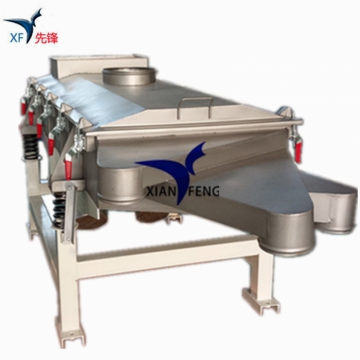

XF系列直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。特别是颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业;可筛分出7种不同粒度的物料。

一 直线筛原理

基本原理借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

电机说明：

电机满足下列条件时，能连续输出额定激振力。

1、振动加速度：不超过7g（g：重力加速度）

2、环境温度：不超过40℃

3、海拔：不超过1000m

4、电源频率：50Hz

5、温升：小于80K（电阻法）

二 直线筛特点

 1、密封性好、极少粉尘溢散。
 2、耗能少、噪音低、筛网使用寿命长。
 3、筛分精度高、处理量大、结构简单。
 4、全封闭结构、自动排料、更适合于流水线作业。
 5、筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整

    体刚度好,牢固可靠。

 6、筛对各种物料进行分级筛选，经筛分后的颗粒大小均匀、筛分精度高。

 7、一般单台设计为1-5层不等，可根据不同需求选择所需层数。
 8、具有维护方便、维修概率相对较低优势。

 9、采用角度可调控的激振源，筛的净；可多层设计，筛的多；可负压抽空

，环境好。

三 使用范围

广泛应用于各类粉体行业 颗粒、粉末、粘液一定范围内均可筛选。
化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。
磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。
食品添加剂行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
医药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。
环境保护：垃圾、人畜屎尿、废油、食品废水、废水加工等

四 直线筛的安装与调整

1、电机应紧固在安装面上，安装面必须光华、平整。
2、电机可水平安装。
3、电机引线采用四芯橡胶电缆，接电源时引出线电缆不允许有急折，并与振

   动体可靠固定。
4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚

   坚固螺栓接地。
五 直线振动筛使用与维护

1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂一次，加

   油时，通过油杯加入适量锂基润滑脂。采用密封轴承时，电机没有安装油杯。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测

   量， 应大于0.5兆欧。
