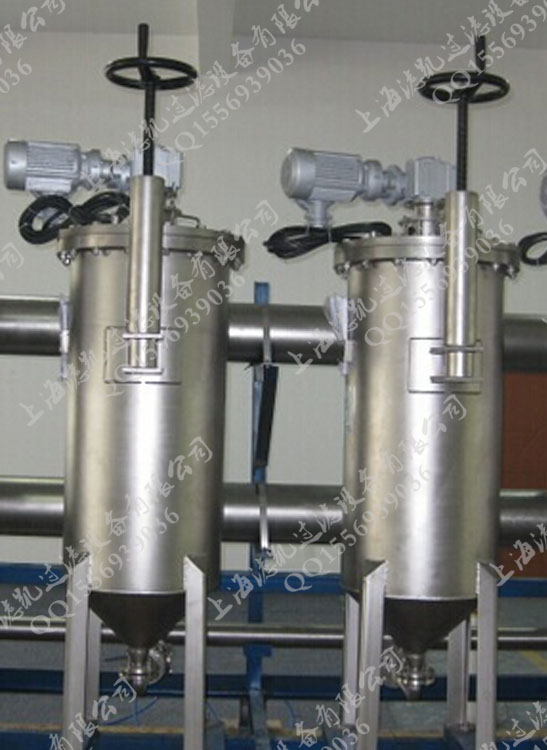

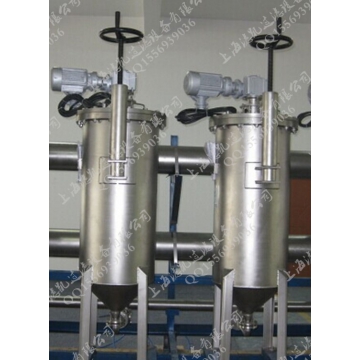

厂家直销 全自动刷式过滤器 全自动过滤机

产 品 价 格: ¥35800.00/支

品牌 / 型号:
上海滤凯
配 送 仓 库:
上海现货
浏 览 次 数:
31访问
更 新 时 间:
2017-09-30 17:54

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 上海滤凯
  • 规格型号: LKQ-219
  • 过滤面积: 0.25平方
  • 设计压力: 0.3Mpa

其他: 加入收藏违规举报诚信档案更多产品

厂家直销 卧式板式密闭过滤机 油脂脱色滤油机 硅藻土过滤机
 概述

整个自清洗过程包含两个步骤:打开位于自清洗过滤器上的自动排污阀;电机带动自清洗过滤器滤网内的清洗系统,被滤网所拦截下来的杂质从排污阀排出。清洗时系统不断流,自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。





1



应用范围

冷却水过滤;保护喷头;污水三级处理;市政水回用;车间用水;RO系统前过滤;
酸洗;造纸白水过滤;注塑成型机;巴氏消毒系统;真空泵系统;空压机系统;连铸系统;水处理应用;

特点

■单台最大过滤流量可达5000T/H
■过滤精度从4000微米-10微米

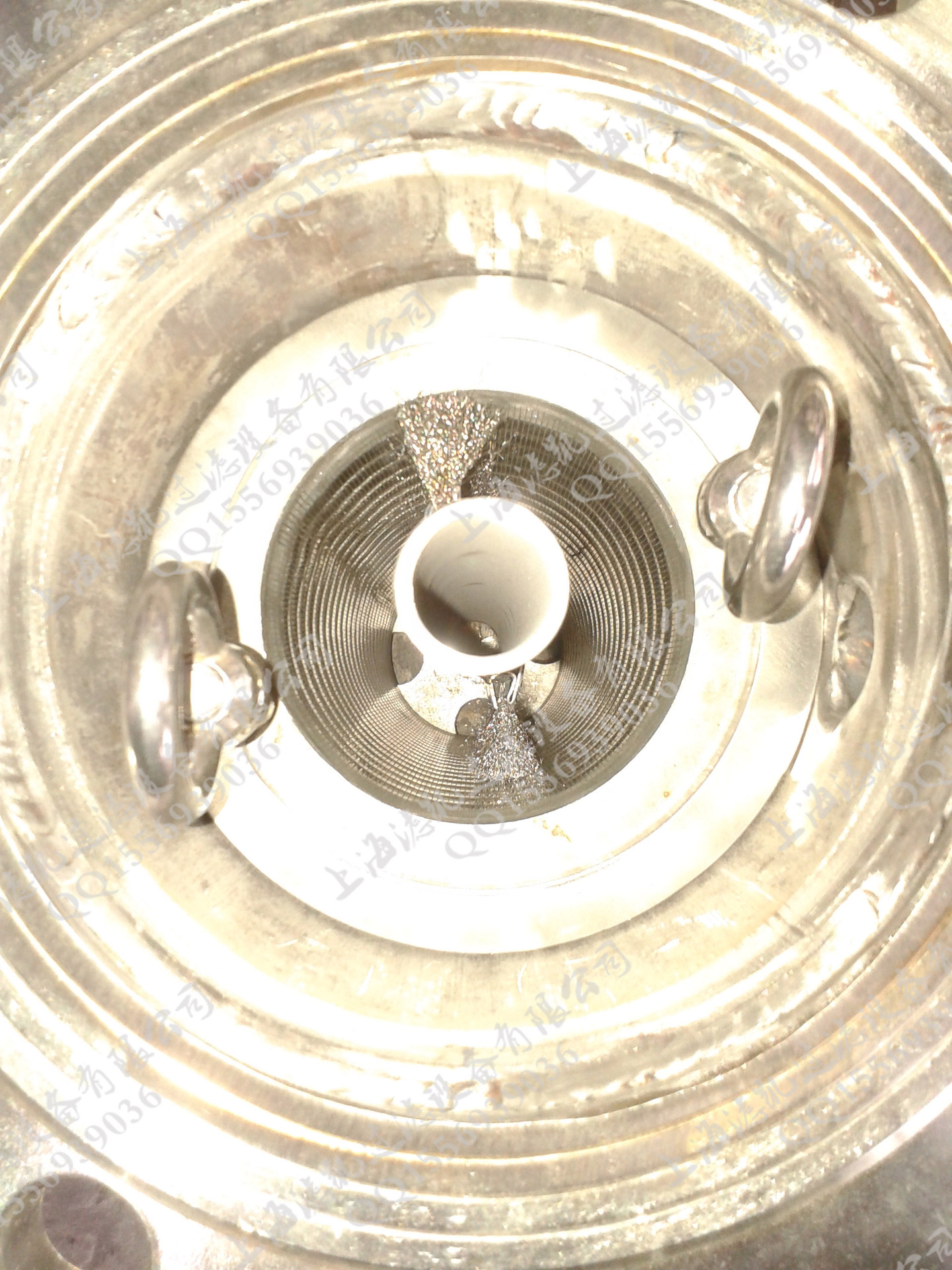

■滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
■最小工作压力≥0.1MPa
■最高工作压力≤1.6MPa(特殊可定制)
■工作温度≤95℃
■电源:380V/50Hz
■清洗电机功率:0.09-1.5KW
■控制电压:AC24V
■清洗方式:刷式
■清洗最小水量:50升
■控制方式:压差、时间、手动及及人机界面(PLC)
■清洗时间:10-200秒可调
■排污阀直径:DN40—DN80

选型

在选择电动刷式自清洗过滤器的时候,需要考虑以下几个参数
1.处理流量
2.过滤介质的化学性质
3.过滤介质的悬浮物浓度
4.要求的过滤精度
5.管道的压力


材质

■壳体:碳钢、304不锈钢、316L不锈钢
■滤网:304不锈钢、316L不锈钢
■刷架:304不锈钢、316L不锈钢
■排污阀:铸铁、铜、不锈钢
■控制器:PVC、铝
■密封圈:石墨环
■清洗刷:不锈钢

创新点

1、首次采用316L不锈钢烧结滤网,强度大、精度高、耐腐蚀,最高过滤精度可达2微米。
2、采用专利技术的内部机械结构,实现了真正意义上的高压反冲洗功能,滤网外部高压反洗与内部自吸排污相结合,可轻松彻底地清除滤网截留的杂质,清洗无死角,通量无衰减,保障了过滤效率和长久的使用寿命。
3、清洗压差信号采用压差变送器传递,克服了压差开关误差较大的缺点。
4、传动装置采用内装式,与过流部件密封隔离,并设计有脱扣保护功能,防止电机或传动部件损坏,运行稳定可靠。
5、排污口依靠水力密封,无需电磁阀或其它易损密封件,简单实用。
6、进出水口法兰设计为活动结构,可任意旋转调节螺孔方向,方便现场安装。
7、内部防腐采用特殊无毒防腐工艺,具有良好的耐候性、耐酸碱、耐盐雾、防霉等性能。
8、电器系统采用集成控制模式,可以实现远传控制。

安装与连接

设备本体安装

(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏。
(2)按照自清洗过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。自清洗过滤器有两种安装形式,采取任何一种安装形式时,应注意使自动排污阀的出口方向为水平或向下,以保证排污更彻底。
(3)自清洗过滤器应安装在需要保护的用水设备之前,并尽量靠近用水设备。
(4)在动力系统中,自清洗过滤器应安装在水泵与用水设备之间,越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力,自清洗过滤器也可安装在水泵之前,并尽量靠近水泵。
(5)自动排污阀连接方式分为法兰和丝扣,排污管不宜过长,最好不要超过10米。
(6)安装时应考虑便于检修,自清洗过滤器前后应安装关断阀门,且应安装旁通管道。
(7)自清洗过滤器的规格应与管道或流量相匹配,当一台单台过滤器不能满足系统流量要求时可并联两台或更多,以达到系统过滤要求。


电源连接

(1)控制系统与清洗电机、电动排污阀以及差压控制器之前的电缆已经连接好,在安装时只需要将控制箱留出的电源线连接好即可。
(2)在连接电源时,请根据功率选择合适的电源线连接,按以下图示所标颜色正确接线。
(3)如果设备本体上有电机转向标识(设备标明转向箭头)时,请按照电机的转动方向标识调整电源线的连接顺序,使电机的转向和标明转向一致。

调试

(1)打开电源开关时,电源指示灯应该点亮。
(2)在调式电动部分时,请注意电机的转动方向要与标识方向一致
(3)使用中要根据现场系统的实际要求设定差压,以便能及时清洗排污。
(4)当统需要人工强制清洗排污时,可以将控制系统转到手动控制。
(5)若清洗系统反复清洗,压差仍不能降低至设定值,应停机检修。

操作说明

控制箱操作当系统启动时默认处于自动控制状态,自动状态指示灯亮。如需手动即时工作时,请按一下状态选择键,当自动状态指示灯暗、手动状态指示灯亮时,系统处于手动工作状态,此时,按启动键可启动系统清洗和排污,如需停止,则按停止键,若需回到自动控制状态,则按一下状态选择键,当自动状态指示灯亮、手动状态指示灯暗时,系统处于自动工作状态。
开启时间控制模式:由于系统的需要,有的客户需要定时和差压同时运行,即在达不到清洗差压时,如果清洗时间到了,过滤器仍然会自动启动。在开启电源前按住“启动”键,开启电源,电源指示灯闪烁,时间控制模式启动。若要取消,则在开启电源前按住“停止”键,开启电源,电源指示灯长亮,时间控制模式启取消。
公司提供定制,加工,解决方案。
产品技术参数
品牌: 上海滤凯
规格型号: LKQ-219
过滤面积: 0.25平方
设计压力: 0.3Mpa

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提
