产品品牌：金钛阀门
产品型号：HS41X
公称通径：DN50~DN500
公称压力：1.0~4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
HS41X防污隔断阀（倒流防止器）结构图

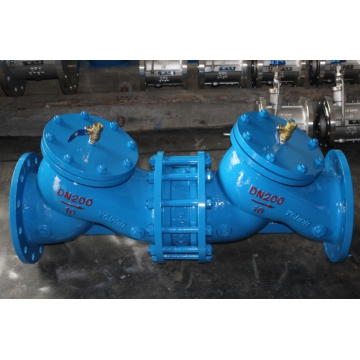

HS41X防污隔断阀产品简介
防污隔断阀用于防止生活饮用水管道发生回流污物的安全装置，是我公司引进技术自行研制开发的、安全可靠，防止饮用水回流污染的新颖阀门，以确保生活饮用水的安全卫生。
HS41X倒流防止器原理
HS41X倒流防止器隔断阀是由两个隔开的止回阀和一个液压泄水阀组成，第一个止回阀阀体内装有过滤器，由于止回阀的局部水头损失，中间腔内的压力始终低于入口的压力，这个压差趋势泄压阀处于关闭状态，管路正常供水，在压力异常时，（即出口端高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游水供水安全，产品结构具有合理性，使用方便，密封性能强，坚固耐用及造型美观等特点，广泛用于电力、治金、石化、化工、煤气、城建、造纸、医药、食品、船舶、能源、钻探等部门。
HS41X防污隔断阀的技术参数
公称通径：DN50~DN500mm
公称压力：1.5~2.5MPA
适用介质：水
适用温度：0~80℃
法兰标准：GB/T17241.6 GB/.T9133
实验标准：GB/T13927 AP1598
HS41X防污隔断阀主要连接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| L | 455 | 480 | 570 | 710 | 800 | 910 | 1090 | 1315 | 1475 | 1690 | 1860 | 2120 |
| H | 165 | 185 | 710 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 |
